摘要: 本文对国内外再生骨料和再生骨料混凝土的研究现状进行了分析，总结了再生骨料和再生骨料混凝土的基本性能。发现再生骨料的表观密度和堆积密度分别在2.31-2.62（Kg/m3）和1.29-1.47（Kg/m3）之间，其吸水率处于4%-10%之间，压碎指标在14.2-23.1 之间。再生骨料混凝土抗压强度随再生骨料替代率增加而降低，随水灰比增大而降低。再生骨料混凝土的抗拉强度受替代率影响比较小。随着再生骨料替代率的增大，再生骨料混凝土的坍落度急剧下降、弹性模量降低、收缩值显著增大、抗冻性基本不变、渗透性增大、碳化速度略有增加、抗硫酸盐侵蚀性略有降低。基于众多文献研究成果，经回归分析提出了再生骨料混凝土抗压强度和弹性模量计算公式，最后讨论了再生骨料混凝土的应用状况。
关键词: 再生骨料，再生骨料混凝土，性能，技术指标
1、 引言
目前, 我国建筑垃圾的数量已占到城市垃圾总量的30%～ 40%。绝大部分建筑垃圾未经任何处理, 便被采用露天堆放或填埋的方式进行处理, 造成了严重的环境污染[1]。废弃混凝土作为建筑垃圾的最重要组成部分，经估算2003年我国的混凝土废料量已经达到了1.8亿吨[2],给环境造成了较大的负面影响。同时,混凝土生产需要大量的砂石骨料,而随着对天然砂石的不断开采,天然骨料资源亦将趋于枯竭,且其开采的运输能耗与费用惊人,对生态环境的破坏也十分严重[3]。
再生骨料混凝土简称再生混凝土，废弃混凝土作为再生骨料的来源又称母体混凝土。废弃混凝土块经过破碎、清洗与分级后形成的骨料简称再生骨料；再生骨料部分或全部代替砂石等天然骨料配制而成的混凝土称为再生骨料混凝土[4]。充分利用再生骨料混凝土，不但能有效降低建筑垃圾的数量，减少建筑垃圾对自然环境的污染，同时利用再生骨料制造再生骨料混凝土还能减少建筑工程中对天然骨料的开采，达到了保护环境的目的。
2、 再生骨料的基本性能
2.1、再生骨料的堆积密度和表观密度
同天然砂石骨料相比,再生骨料表面包裹着相当数量的水泥砂浆,由于水泥砂浆的孔隙率大,棱角众多，所以再生骨料的表观密度和堆积密度比天然骨料低，由表1和表2可知：再生骨料的表观密度和堆积密度分别为天然骨料的88%-97%和87%-99%,分别在2.31-2.62（Kg/m3）和1.29-1.47（Kg/m3）之间。
再生骨料表观密度、堆积密度,还与再生骨料母体混凝土的强度等级、配比、使用时间、使用环境及地域等因素有关[5]。再生骨料的密度随着母体混凝土强度的降低而减低，降低幅度达到7%[6]，当再生骨料的压碎指标变大，骨料强度降低时，骨料表观密度和堆积密度也随之变小[16]，见图1。
中华人民共和国建筑用卵石、碎石国家标准GB/T14658-2001规定：骨料的表观密度应大于2500kg/m3，堆积密度应大于1350kg/m3，由表1和表2可知，再生骨料的表观密度和堆积密度达不到天然骨料的标准。但由于再生骨料的低密度有利于抗震，降低结构物自重，因此，有关再生骨料的相应规程应充分考虑再生骨料实际性能。
2. 2、再生骨料的吸水率
再生骨料的吸水率远高于天然骨料，当骨料的粒径范围为5-20mmm时，天然骨料的吸水率为2.2%左右，从表3可知再生骨料的吸水率基本处于4%-10%之间。
影响再生骨料吸水率的因素很多，主要有以下几个方面：
（1）、影响再生骨料吸水率大于天然骨料的最主要原因是再生骨料表面包裹着一层砂浆，这层砂浆使得再生骨料表面比天然骨料表面粗糙、棱角更多；且母体混凝土块在解体、破碎过程中的损伤累积，使再生骨料表面砂浆内部存在大量微裂纹,这些因素使的再生骨料的吸水率和吸水速率大大提高。
（2）、再生骨料的吸水随着骨料粒径的减小而增大，其变化曲线如图2[7]。
（3）、再生骨料的吸水率还受到母体混凝土材料的强度、组成及使用环境的气候条件等因素的影响。再生骨料吸水率和压碎指标有密切联系，其吸水率随着压碎指标的增大而增大[11]，见图3。主要原因可以解释为，再生骨料压碎指标的增大，骨料表面的水泥砂浆覆盖的越多，骨料表面的空隙率越大，因此骨料的吸水率越大。同时母体混凝土所出的环境越干燥，使用时间越长，再生骨料的吸水率也相应的越大。
2. 3、再生骨料的压碎指标

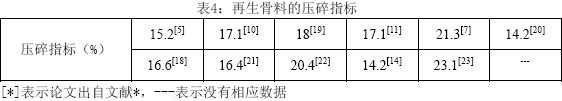

压碎指标是表征骨料强度的一个参数。中华人民共和国建筑用卵石、碎石国家标准GB/T14658-2001规定: Ⅰ类骨料的压碎指标应小于10 % , Ⅱ类应小于20 % , Ⅲ类应小于30%。由表4可见,大多数再生骨料能满足国标中Ⅱ类骨料对压碎指标的要求，又根据国标GB/T14658-2001，Ⅱ类骨料宜用于混凝土强度C30-C60，及抗渗、抗冻和其它要求的混凝土。因此再生骨料的压碎指标性能满足大多数实际工程的需要。
再生骨料强度下降的主要原因为：
（1）再生骨料表面包裹着水泥浆、砂浆和泥块等一些其它的杂物，由于这些包裹骨料表面杂物的较低强度以及破碎加工过程对母体混凝土中的天然骨料造成的损伤,使得再生骨料整体强度降低。
（2）同时再生骨料的压碎指标还与再生骨料母体混凝土的强度和加工破碎方法有关。再生骨料母体混凝土的强度越高，再生骨料的压碎指标越小，加工过程中水泥浆体和砂浆脱落越多,再生骨料的压碎指标就越小。
3、再生骨料混凝土的基本性能
3.1、抗压强度
由图4可知，众多的文献研究表明再生骨料混凝土的抗压强度和再生骨料的替代率密切相关，当再生骨料替代率在30%以下时，再生骨料混凝土与普通骨料混凝土抗压强度差距不大，在8%内，如果再生骨料替代率继续提高，再生骨料混凝土抗压强度随着再生骨料替代率的增大而降低，再生骨料50%取代天然粗骨料时，再生骨料混凝土抗压强度降低5%-20%不等，当再生骨料100%取代天然粗骨料时，再生骨料混凝土抗压强度降低较多，最大降幅达到30%。同时相关试验表明：由于再生骨料混凝土和天然骨料混凝土的骨料成分不同,它们抗压强度随龄期的增长情况也不相同，与天然骨料混凝土相比,同一水灰比的再生骨料混凝土的28d抗压强度约低15 % ,但其相差的幅度会随着龄期的增长而慢慢缩小[8]。
再生骨料混凝土抗压强度受水灰比的影响非常大，由图五可知，再生骨料混凝土随水灰比增加，抗压强度急剧降低。水灰比平均增加0.1，抗压强度下降20%左右。
因此，本文根据图4再生骨料混凝土抗压强度与再生骨料替代率关系的下包络线为主要依据，并结合图5再生骨料混凝土抗压强度与水灰比的关系，回归分析后提出再生骨料混凝土的抗压强度计算公式如下
其中， fn为再生骨料混凝土抗压强度，fc为再生骨料所替代的原天然骨料混凝土在水灰比为0.4下的设计强度，α为再生骨料替代率，β 为再生骨料混凝土水灰比。本公式使用的水灰比范围为0.4-0.7。
3.2、抗拉强度
由图6 可知，再生骨料混凝土的抗拉强度和再生骨料的替代率密切相关，再生骨料混凝土的抗拉强度随再生骨料的替代率的提高而降低[28][29]，当再生骨料100%替代天然骨料时，再生骨料混凝土对比天然骨料混凝土抗拉强度降低6.9%[32] 。众多研究者对再生骨料混凝土抗拉强度随再生骨料替代率的提高，强度降低所得的结果虽然离散，但总结众多研究成果，发现再生骨料混凝土的抗拉强度受再生骨料的替代率影响并没有抗压强度大，因此采用抗压强度的10%作为再生骨料混凝土的抗拉强度是比较保守和偏于安全的。
3.3、坍落度
在同一水灰比下，再生骨料混凝土的坍落度与天然骨料混凝土的坍落度之比示于图7，再生骨料混凝土随着再生骨料替代率的增高坍落度急剧下降。由于再生骨料比天然骨料的空隙多，吸水率大,所以在相同水灰比的条件下再生骨料的取代率越高，再生骨料混凝土的坍落度就越低[28]。同时再生骨料表面粗糙,棱角众多，增大了拌和物在搅拌与浇筑时的摩擦力，降低了再生骨料混凝土坍落度。再生骨料混凝土的坍落度随水灰比的增大而增大,这和普通混凝土是一致的，因此，为了达到再生骨料混凝土工作性能的要求，必然要求提高再生骨料混凝土的水灰比，从而增大了再生骨料混凝土的用水量。同时再生骨料混凝土坍落度问题可以通过在再生骨料混凝土中加入适量的粉煤灰或高效减水剂来提高坍落度的同时可以保证有较好的保水性和粘聚性[34]。
3.4、弹性模量E问题
由图8可知，再生骨料混凝土弹性模量随再生骨料替代率的增大而降低，再生骨料替代率在30%以内是，弹性模量损失基本都在15%以内，当再生骨料替代率达到100%时，最大弹性模量损失达到45%。同时灰比对再生骨料混凝土的强度与弹性模量影响也较大，当水灰比由0.8降到0.4时，弹性模量提高33.7%[9]。本文根据已有的各类文献数据，综合考虑再生骨料替代率和水灰比对再生骨料混凝土抗压弹性模量的影响，并结合我国规范中关于普通混凝土弹性模量的计算公式，回归分析后提出再生骨料混凝土抗压弹性模量的计算公式如下：
其中En为再生骨料混凝土抗压弹性模量，fcu为再生骨料所替代的原天然骨料混凝土在水灰比为0.4下的极限抗压强度，a为再生骨料替代率，β 为再生骨料混凝土水灰比。本公式适用水灰比范围为0.4-0.7。
3.4、收缩性
采用再生粗骨料取代天然骨料后,再生骨料混凝土的收缩值显著增大,并且随着再生骨料取代率的提高,收缩值不断增大[38]，当再生粗骨料取代100 %天然骨料时,再生骨料混凝土的收缩率增大50 %，使用再生细骨料取代30 %的天然细骨料,再生骨料混凝土的收缩值略有增大,但幅度不明显[34][39]。从混凝土结构来看,粗骨料是混凝土的骨架,水泥砂浆则作为结构联结组分填充于骨架的空隙间,因此在外界条件相同的情况下,混凝土的收缩率取决于粗骨料和砂浆两者的收缩率。在配合比相同时,由于再生骨料中含有大量的旧砂浆,其收缩率大大高于天然骨料。因此使用再生粗骨料制备的再生骨料混凝土,其收缩率显然会高于天然骨料混凝土,并且随再生粗骨料取代量的提高, 收缩率显著增大。此外为了改善再生骨料混凝土混合料的流动性,增加的部分拌合水也是收缩值增大的原因之一。
同时再生骨料混凝土骨料较高干缩值的特性和再生骨料表面的多孔结构有很大的关系。多孔结构将显著影响水分在骨料和砂浆界面区的传输过程, 进而改变界面过渡区水化产物的微观结构。对于吸水能力较大的再生骨料,当其含水过高或过低时, 这些骨料的周围可能因为大量失水或因水膜过厚而造成界面区微结构的多孔性,导致干缩加剧。在结构逐渐密实以后, 混凝土收缩特性将会得到改善。
再生骨料混凝土的收缩性能可以通过改善再生骨料吸水特性而加以改善,例如对再生骨料加以研磨，以改善再生骨料的表面特征，减少再生骨料表面的砂浆含量，采用强度较高的母体混凝土来制作再生骨料或在搅拌再生骨料混凝土时加入适量的减水剂等，改善再生骨料的吸水特性，从而减少再生骨料混凝土的收缩性。
3.6、再生骨料混凝土的耐久性
使用再生粗骨料制备的再生骨料混凝土,其抗冻性与普通混凝土基本相当,不同水灰比的再生骨料混凝土的抗冻融性并不低于普通混凝土[40][41]，并且再生粗骨料取代率对再生骨料混凝土的抗冻性基本没有影响[42][43]。当再生骨料混凝土水灰比为0.5～0.7时，再生骨料混凝土的渗透性为普通混凝土的2—5倍，再生骨料混凝土的渗透性随水灰比的增大而增加，当水灰比较小时,再生骨料混凝土的渗透性则约为普通混凝土的3倍；当水灰比较高时,再生骨料混凝土的渗透性与普通混凝土差别不大[44][45]。再生骨料混凝土强度等级为C30和C35时,如果再生取代率低于50%,再生骨料混凝土的碳化速度与普通混凝土相当;随着再生骨料取代率的进一步增大,再生骨料混凝土的碳化速度略有增加[46]，同时随着水灰比增加,再生骨料混凝土的碳化深度增加 [47]。再生骨料混凝土的抗硫酸盐侵蚀性略低于同水灰比的普通混凝土,再生骨料取代率小于30 %时,再生骨料混凝土的抗硫酸盐侵蚀性与普通混凝土基本相同:随着再生骨料取代率的增加,再生骨料混凝土的抗硫酸盐侵蚀性降低,但差别不大[48][49]。
再生骨料混凝土的各项耐久性较普通混凝土有所降低，其主要原因是再生骨料的表面性能和天然骨料有较大差异，再生骨料的空隙率和吸水率比天然骨料要大，从而影响了再生骨料混凝土的耐久性。
4、 再生骨料及再生骨料混凝土的应用
尽管再生骨料、再生骨料混凝土与天然骨料、普通混凝土有着如下的众多差异：再生骨料的压碎指标、吸水率大，密度低；再生骨料混凝土的抗压强度、抗拉强度、弹性模量、坍落度和耐久性较低，收缩量大。但由于废弃混凝土数量巨大，回收再生骨料，制备再生骨料混凝土具有巨大的环境效益和经济效益，并节省大量的资源，世界上很多国家都对再生骨料混凝土投入了大量的研究，有些国家还制定了相应的再生骨料规范。
美国混凝土骨料规范C0033-03明确规定混凝土骨料包括再生骨料。德国钢筋混凝土委员会颁布《再生骨料混凝土的应用指南》[49]中第二部分给出了再生骨料的质量要求,指出再生骨料混凝土必须符合规范DIN4226中与天然骨料相同的技术要求。日本于1994 年4 月颁布了《再生骨料混凝土材料的质量试行条例》。试行条例给出了的再生骨料、再生基层材料和填充材料的质量标准,并根据其质量将再生粗骨料划分成3个等级 [50]。
国外对再生骨料混凝土材料性能的研究成果表明,合理设计的再生骨料混凝土基本上能够达到普通混凝土的性能要求,在土木工程中的应用是可行的[49][50]。但由于国内使用的水泥、骨料与国外使用的水泥、骨料在成分和性能上差别较大,因而不能直接使用国外的有关标准。国内对再生骨料在商品混凝土中的应用研究表明：再生骨料混凝土强度符合设计要求；混凝土具有良好的和易性、可泵性，可以满足现场施工的需要[22]，但由于再生骨料混凝土与普通混凝土在原材料、配合比以及施工工艺等方面存在重要的差别,现行普通混凝土的标准、规程等不适合再生骨料混凝土。因此，为了推广再生骨料混凝土的应用，迫切需要规范再生骨料的技术规程和应用范围。
5、 结论
本文经过大量的文献调查，对再生骨料和再生骨料混凝土的性能进行了归纳分析，总结出了再生骨料和再生骨料混凝土具有如下的性质：
1、再生骨料的表观密度和堆积密度比天然骨料有所降低，总体上不满足我国现行的建筑用卵石、碎石国家标准（GB/T14658 – 2001）规定。
2、由于再生骨料表面包裹的着一层砂浆，再生骨料的吸水率远大于天然骨料，并与再生骨料的粒径大小以及母体混凝土的使用环境和使用时间有关。
3、再生骨料的压碎指标基本满足我国现行的建筑用卵石、碎石国家标准（GB/T14658–2001）Ⅱ类骨料要求。
4、再生骨料混凝土的抗压强度、抗拉强度和弹性模量随再生骨料替代率的提高和水灰比的增大而降低，本文归纳了众多学者的研究数据，经回归分析提出了再生混凝土抗压强度和弹性模量计算公式。
5、再生骨料混凝土的收缩性随着再生骨料替代率的提高而快速增大，当再生骨料100%替代天然骨料是，再生混凝土的收缩性显著增大。
6、再生骨料混凝土的各项耐久性指标显著略低于普通混凝土。
总之，再生骨料、再生骨料混凝土和天然骨料、普通混凝土之间的各项性能差异的归根原因在于再生骨料的表面性能，改善再生骨料的表面性能，就能改善再生骨料和再生骨料混凝土的性能。同时，再生骨料混凝土技术能够从根本上解决废弃混凝土的出路问题,既能减轻废弃混凝土对环境的污染,又能节省天然骨料资源,减少自然资源和能源的消耗,具有显著的社会、经济和环境效益,符合可持续发展的要求,是发展绿色混凝土的主要途径之一。
参考文献
[1] 陆凯安。我国建筑垃圾的现状与综合利用。施工技术。1999 年 第5 期 No.5 1999.44-45
[2] Yuezhou Xu, Jianguang Shi. Estimation and forecasting of concrete
debris amount in China. Proceeding of the international symposium on Innovation
& sustainability of structures in civil engineering. 944-956
[3] 杜 婷 ,李惠强,覃亚伟 ,钟声华。再生混凝土未来发展的探讨。混凝土。2002年第4期(总第150 期)。49-51
[4] 肖建庄,李佳彬,兰阳。再生混凝土技术研究最新进展与评述。混凝土。2003年第1 0期(总第168 期)。17-21
[5] 孙跃东 ,肖建庄，再生混凝土骨料。混凝土。2004年第6期(总第176期)。33-36
[6] 徐亦冬，周士琼，肖 佳。再生混凝土骨料试验研究。建筑材料学报。第7卷第4期 2004 年12月。447-450
[7] 陈莹,严捍东,林建华,王琼。再生骨料基本性质及对混凝土性能影响的研究。《再生资源研究》2003年第6 期 34-37
[8] 邢锋，冯乃谦，丁建彤。再生骨料混凝土。混凝土与水泥制品。1999年第2期4月。10-13
[9] 朱缨。建筑废弃混凝土再生利用的分析与研究。建筑石膏与胶凝材料。2003.9。58-59
[10] 肖建庄,李佳彬,孙振平,郝眩明。再生混凝土的抗压强度研究。同济大学学报(自然科学版)。第32卷第12期2004年12月。1558-1560
[11] 孔德玉，吴先君,韦苏。再生骨料混凝土研究。浙江工业大学学报。第31卷第1期2003年2月。29-33
[12] 水中和,潘智生,朱文琪，詹必浩。再生集料混凝土的微观结构特征。武汉理工大学学报。第25 卷第12 期 2003 年12 月。99-102
[13] 黄显智,王子明,姜德义。再生集料混凝土循环利用的试验研究。混凝土。2003年第1 0期(总第168 期)。 24-27
[14] 肖开涛，林宗寿，万惠文，杨力远。废弃混凝土的再生利用研究。国外建材科技 2004 年 第25 卷第1 期。7-9
[15] 史巍，侯景鹏。再生混凝土技术及其配合比设计方法。建筑技术开发。第28卷第8期2001 年8月。18-20
[16] 卢鹏程。再生混凝土的抗压强度特征。混凝土 。2 0 0 4 年第7 期(总第177 期)。34-36
[17] 刘莹,彭松,王罗春。再生骨料及再生混凝土的改性研究。再生资源研究。2005年第1期。33-39
[18] 柯国军,张育霖,贺涛,谭志鹏。再生混凝土的实用性研究。混凝土。2002年第4 期(总第150 期)。47-49
[19] 尚建丽，李占印，杨晓东。再生粗集料特征性能试验研究。建筑技术。第34卷（2003年）第1期。 52-53
[20] 王琼,严捍东。建筑垃圾再生骨料透水性混凝土试验研究。合肥工业大学学报(自然科学版)。第27卷第6期。2004.6。682-686
[21] 邢振贤. 盖占方。再生混凝土技术研究与应用开发。混凝土。 1999年05期。38-40
[22] 龚惠琴 乐嘉麟。再生骨料用于商品混凝土的研究。工程质量。2003 no.5 33-35
[23] K.K.Sagoe-Crentsil,T.Brown,A.Htaylor.Performance of concrete made
with commerically produced coarse recycle aggregate.Cement and Concrete
Research 31 (2001) 707-712
[24] 王武祥,刘立, 尚礼忠,王玲。拆除混凝土的再生试验研究。房材与应用。第29卷第5期 2001年10月。19-22
[25] 张晏清。建筑废渣再生骨料混凝土的性能。建筑材料学报。第6 卷第1 期 2003 年3 月。100-103
[26] 师金锋,张德思,王莉莉。再生骨料混凝土实验研究。《山东建材》2004 年第25卷第5期。47-49
[27] 王武祥，刘立，尚礼忠，王玲。再生混凝土集料的研究。混凝土与水泥制。2001年第4期8月。9-12
[28] Jose´ M.V. Go´mez-Sobero´n. Porosity of recycled concrete with
substitution of recycled concrete aggregate An experimental study. Cement
and Concrete Research 32 (2002) 1301– 1311
[29] Ilker Bekir Topc.u, Selim S.engel. Properties of concretes produced
with waste concrete aggregate. Cement and Concrete Research 34 (2004) 1307–1312
[30] 季天剑，王辉,陈荣生。再生水泥混凝土疲劳性能。交通运输工程学报。第2卷第2期 2002 年6 月。16-18
[31] 李佳彬 ,肖建庄 ,孙振平。再生粗骨料特性及其对再生混凝土性能的影响。建筑材料学报。第7卷第4期2004年12 月。390-395
[32] 邢振贤，周曰农。再生混凝土的基本性能研究。华北水利水电学院学报。第19卷第2期 1998年6月。30-32
[33] 邱怀中, 何雄伟, 万惠文, 曹蓓蓓, 肖开涛。改善再生混凝土工作性能的研究。武汉理工大学学报。第25卷第12期2003年12月。34-38
[34] 任庆旺，邱茂智，薛梅，杨鼎宜。再生混凝土的研究现状及其基本性能。建筑技术开发。第32 卷第2期 2005 年2 月。44-46
[35] 宋瑞旭 ,万朝均 ,王冲 ,刘宁。高强度再生骨料和再生高性能混凝土试验研究。混凝土。2003年第2 期(总第160 期)。29-31
[36] 曹 奇。再生混凝土的技术经济分析。基 建 优 化。2005 年6 月第26 卷 第3 期。124-126
[37] 王健，李懿。建筑垃圾的处理及再生利用研究。环 境 工 程。2003 年12 月第21 卷第6 期。49-53
[38] Tavakoli, Mostafa; Soroushian, Parviz. Drying shrinkage behavior
of recycled aggregate concrete. Concrete International. v 18.no.11. Nov 1996. 58-61
[39] 水中和，邱晨，赵正齐，潘智生，万惠文。再生混凝土骨料含水状态与新拌混凝土的性能。国外建材科技 2003 年 第24 卷 第5 期。1-2
[40] Buck A. D. Recycled concrete as a source of aggregate. ACI
Journal ,1977 , 212 - 219.
[41] Coquillat G Recyclage de materiiaux de demolition dans la confection
de Beton. CEBTP - Serviced’Etude des Materiaux Unite : Technologie des Beton
. No. 80 - 61 - 248 ,Saint Remy les Chevreuse ,1982.
[42] Salomon M. Levy, Paulo Helene. Durability of recycled aggregates
concrete:a safe way to sustainable development. Cement and Concrete
Research 34 (2004) 1975–1980.
[43] 朱映波。再生混凝土的耐久性及其改善措施。混凝土。2 0 0 4 年第7 期(总第177 期)。31-33
[44] B. C. S. J . Study on recycled aggregate and recycled aggregate
concrete. Concrete Journal, 1978 ,16 (7) :18 - 31.
[45] Rasheeduzzafar and Khan. Recycled concrete － a source of new
aggregate. Cement , Concrete, and Aggregates (ASTM) ,1984 ,69 (1) :17 -27.
[46] Dhir R. K. ,Limbachiya M. C. Suitability of recycled aggregate for use
in BS 5328 designated mixes. Proceedings of the Institution of Civil
Engineers ,1999 ,134 (3) :257 - 274.
[47] Otsuki N. ,Miyazato S. ,and Yodsudjai W. Influence of recycled
aggregate on interfacial transition zone , strength ,chloride peneration and
carbonation. Journal of Materials in Civil Engineering ,2003 ,15 (5) : 443 - 451.
[48] Nishibayashi S. ,and Yamura K. Mechanical properties and durability
of concrete from recycled coarse aggregate prepared by crushing concrete.
Proceedings of the Second International RIL EM Symposium on Demolition
and Reuse of Concrete and Masonry. Tokyo ,Japan ,1988 ,652 - 659.
[49] Deutscher Ausschuss Für Stahlbeton ,DAfStb :Richtlinie“Beton mit
rezyk2 liertem Zuschlag”. Entwurf Stand Juli 1998 ; German committee
for Rein2 forced Concrete ;DAfStb : Guideline“Concrete with Recycled
Aggregates”. Draft Status :July ,1998.
[50] コンクリート副産物の再利用に関する用途別暫定品質基準（案）, JAPAN.
[51] 刘学艳，刘彦龙。混凝土再生利用的实验研究。森林工程。2002年11月。第十八卷第6期。55-57
[52] Yong-Huang Lin, Yaw-Yauan Tyan, Ta-Peng Chang, Ching-Yun Chang
. An assessment of optimal mixture for concrete made with recycled concrete
aggregates. Cement and Concrete Research 34 (2004) 1373–1380
[53] J. S. RYU. Improvement on strength and impermeability of recycled
concrete made from crushed concrete coarse aggregate. Journal of
materials science letters 21, 2002, 1565 – 1567
