住房城乡建设部标准定额司
关于征求行业标准《超长无缝混凝土结构技术规程（征求意见稿）》
意见的函
根据住房城乡建设部《关于印发2013年工程建设标准规范制订、修订计划的通知》（建标[2013]6号）的要求，现征求由中国建筑第八工程局有限公司牵头起草的行业标准《超长无缝混凝土结构技术规程（征求意见稿）》（见附件）意见，请于2017年8月29日前将意见和建议反馈第一起草单位中国建筑第八工程局有限公司。
联系人： 张德财 联系电话：15921218389
传真：021-61929514
Email：287172486@qq.com
地址及邮编：上海市浦东新区世纪大道1568号；邮编200122
附件：超长无缝混凝土结构技术规程（征求意见稿）
中华人民共和国住房和城乡建设部标准定额司
2017年7月31日
超长无缝混凝土结构技术规程
（征求意见稿）
前 言
根据住房和城乡(原)建设部《关于印发〈2013年工程建设标准规范制订、修订计划〉的通知》（建标[2013] 6 号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制本规程。
本规程的主要技术内容是：1总则；2术语和符号；3基本规定；4材料；
5设计；6施工。
本规程中以黑体字标志的条文为强制性条文，必须严格执行。
本规程由住房和城乡建设部负责管理和对强制性条文的解释，由×× ××（主编部门）负责日常管理，由中国建筑第八工程局有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中国建筑第八工程有限公司（地址：上海市浦东新区世纪大道1568号，邮政编码：200122）。
本规程主编单位：
中国建筑第八工程局有限公司
浙江城建建设集团有限公司
本规程参编单位：
中国建筑股份有限公司
北京市建筑设计研究院有限公司
河海大学
华东建筑设计研究总院
湖南省建筑工程集团总公司
吉林建工集团有限公司
中国建筑东北设计研究院有限公司
山东同圆设计集团
杭州市建筑设计研究院有限公司
广州市第一建筑工程有限公司
湖南省第六工程有限公司
中建西部建设股份有限公司
中建八局第二建设有限公司
中建八局第三建设有限公司
中国航天建设集团有限公司
本规程主要起草人员：
马荣全 蒋立红 肖绪文 厉天数
束伟农 孙学锋 王桂玲 苗冬梅
蒋世林 赵 俭 危 鼎 张德财
谭 丁 王 伟 陈 勇 包联进
沈德建 伍灿良 关而道 周文连
张晶波 李忠卫 程建军 蔡颖天
杨智英 林子军 高育欣 何一军
目 次
1 总 则…………1
2 术语和符号…………2
2.1 术语…………2
2.2 符号…………3
3 基本规定…………6
4 材料…………8
4.1 混凝土原材料…………8
4.2 混凝土…………9
4.3 钢材…………11
5 设计…………12
5.1 一般规定…………12
5.2 计算…………12
5.3 构造措施…………13
6 施工…………17
6.1 一般规定…………17
6.2 施工方法…………17
6.3 模板工程…………19
6.4 钢筋…………20
6.5 混凝土浇筑…………20
6.6 混凝土养护…………21
6.7 监测与验收…………22
附录A 温度应力和收缩应力的计算…………23
附录B 跳仓仓格长度的计算…………32
本规程用词说明…………33
引用标准名录…………34
附：条文说明…………35
1 总 则
l.0.1 为规范超长混凝土结构设计与施工，做到技术先进、安全适用、经济合理，制定本规程。
条文说明：编制《超长无缝混凝土技术规程》的前提是分析与总结了不同混凝土构件体积变形，产生裂缝的原因与裂缝的性质，重点是明确不同构件体积变形裂缝对构件承载力与耐久性的影响，明确这些裂缝在不同构件上的可接受程度，为定量计算做好准备，即解决好无缝设计原则、无缝施工措施与构件裂缝的关系，协调好控制裂缝与方便施工的矛盾关系。做到既能控制有害裂缝又能方便施工，是这本规程要达到的目标。
1.0.2 本规程适用于工业与民用建筑超长混凝土结构工程设计与施工。
1.0.3 超长混凝土结构设计与施工除应符合本规程外，尚应符合国家现行有关标准的规定。
2 术语和符号
2.1 术语
2.1.1 超长混凝土结构 overlength concrete structure
长度超过伸缩缝最大间距限值的钢筋混凝土结构。
条文说明：《混凝土结构设计规范》GB 50010中第8.1.1条规定钢筋混凝土结构伸缩缝的最大间距可按下表确定，长度超过表中规定的钢筋混凝土结构伸缩缝的最大间距限值的钢筋混凝土结构（或者结构单元）为超长混凝土结构。

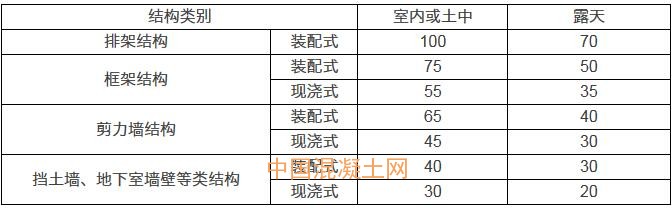

表2.1.1 钢筋混凝土结构伸缩缝最大间距（m）
注：1 装配整体式结构的伸缩缝间距，可根据结构的具体情况取表中装配式结构与现浇式结构之间的数值；
2 框架-剪力墙结构或框架-核心筒结构房屋的伸缩缝间距，可根据结构的具体情况取表中框架结构与剪力墙结构之间的数值；
3 当屋面无保温或隔热措施时，框架结构、剪力墙结构的伸缩缝间距宜按表中露天栏的数值取用；
4 现浇挑檐、雨罩等外露结构的局部伸缩缝间距不宜大于12m。
2.1.2 超长无缝混凝土结构 overlength concrete structure without permanent seam
无永久分缝的超长混凝土结构。
条文说明：设置一定数量分缝后，分缝两侧的结构单元仍超长，该结构单元也属于超长无缝混凝土结构。
2.1.3 跳仓法 alternative bay construction method
把超长混凝土结构划分为一定尺度的多个单元，按一定时间间隔跳跃浇筑混凝土的方法。
2.1.4 跳仓递推法 successively casting concrete by alternative construction method
把超长混凝土结构划分为一定尺度的多个单元，按一定时间间隔，依次进行混凝土浇筑的方法。
2.1.5 膨胀加强带 expansive strengthening band
在后浇条形区域部位，浇筑补偿性混凝土的部分。
条文说明：通过在结构预设的后浇部位浇筑补偿收缩混凝土，延长构件连续浇筑长度的一种技术措施，
2.2 符号
2.2.1 温度及材料性能
Cx——外约束介质(地基或老混凝土)的水平变形刚度；
E0——混凝土弹性模量；
E(t)——混凝土龄期为t时的弹性模量；
Ei(t)——第i计算区段，龄期为t时，混凝土的弹性模量；
ftk(t)——混凝土龄期为t时的抗拉强度标准值；
Q——胶凝材料水化热总量；
Q0——水泥水化热总量；
Qt——龄期t时的累积水化热；
t——龄期；
Tb(t)———龄期为t时，混凝土浇筑体内的表层温度；
Tbm(t)、Tdm(t)———混凝土浇筑体中部达到最高温度时，其块体上、下表面的温度；
Tmax——混凝土浇筑体内的最高温度；
Tmax(t)——龄期为t时，混凝土浇筑体内的最高温度；
Tq——混凝土达到最高温度时的大气平均温度；
T(t)——龄期为t时，混凝土的绝热温升；
Ty(t)——龄期为t时，混凝土收缩当量温度；
Tw(t)——龄期为t时，混凝土浇筑体预计的稳定温度或最终稳定温度；
ΔT1(t)——龄期为t时，混凝土浇筑块体的里表温差；
ΔT2(t)——龄期为t时，混凝土浇筑块体在降温过程中的综合降温差；
ΔT1max(t)——混凝土浇筑后可能出现的最大里表温差；
ΔT1i(t)——龄期为t时，在第i计算区段混凝土浇筑块体里表温度的增量；
ΔT2i(t)——龄期为t时，在第i计算区段内，混凝土浇筑块体综合降温差的增量。
2.2.2 计算参数及其他
H(τ,t)——在龄期为τ时产生的约束应力延续至t时的松弛系数；
K——防裂安全系数；
k——不同掺量掺合料水化热调整系数；
k1、k2——粉煤灰、矿渣粉掺量对应的水化热调整系数；
M1、M2……M11——混凝土收缩变形不同条件影响修正系数；
Ri(t)——龄期为t时，在第i计算区段，外约束的约束系数；
n——常数，随水泥品种、比表面积等因素不同而异；
——水力半径的倒数；
α——混凝土的线膨胀系数；
β——混凝土中掺合料对弹性模量的修正系数；
β1、β2——混凝土中粉煤灰、矿渣粉掺量对应的弹性模量修正系数；
ρ——混凝土的质量密度；
——在标准试验状态下混凝土最终收缩的相对变形值；
(t)——龄期为t时，混凝土收缩引起的相对变形值；
λ——掺合料对混凝土抗拉强度影响系数；
λ1、λ2——粉煤灰、矿渣粉掺量对应的抗拉强度调整系数；
σx(t)——龄期为t时，因综合降温差，在外约束条件下产生的拉应力；
σz(t)——龄期为t时，因混凝土浇筑块体里表温差产生自约束拉应力的累计值；
σzmax——最大自约束应力。
3 基本规定
3.0.1 超长混凝土结构应采取必要措施，宜少设或不设结构永久分缝。
3.0.2 超长无缝混凝土结构施工前，应收集当地当期环境和气象情况，做好各项施工准备工作。
3.0.3 采用超长无缝混凝土结构施工时，设计方案宜与施工单位协商确定。
3.0.4 施工单位应根据超长无缝混凝土结构工程设计图纸，编制施工方案，履行审批手续，并提请监理单位、建设单位会签认定。
条文说明：本条界定了本规程应用时应结合工程设计图纸，合理编制施工方案。根据工程实践经验表明，浇筑混凝土结构分块大小、浇筑混凝土的温控以及混凝土养护等相关措施，是控制混凝土早期收缩产生裂缝的有效手段，因此合理的施工顺序及施工措施是应用本规程的重点内容。
3.0.5 超长无缝混凝土结构施工根据施工条件，可采用后浇带法、膨胀加强带法、跳仓法或跳仓递推法。
3.0.6 超长混凝土结构设计与施工应积极采用“四新技术”，采用预应力法、滑动构造法、低温补仓法、诱导缝法、综合治理法等措施，控制混凝土裂缝的产生。
条文说明：本条主要强调裂缝综合控制措施，混凝土结构裂缝的产生是基于材料、环境、管理等综合性问题。
3.0.7 超长无缝混凝土结构施工前，应根据需要对施工阶段混凝土浇筑体的温度、温度应力及收缩应力按本规范附录A验算，确定施工阶段混凝土浇筑体的升温峰值、表里温差及降温速率等控制指标，制定温控措施。
3.0.8 超长无缝混凝土结构施工方案，应包括下列内容：
1 工程概况；
2 现场总平面布置和混凝土主要施工设备；
3 混凝土浇筑运输顺序和施工进度计划；
4 结构分块、浇筑次序及施工缝留置时间；
5 原材料优选、配合比设计、混凝土制备与运输；
6 施工过程温度应力和收缩应力计算；
7 温控监测设备和测试点位布置图；
8 混凝土保湿或保温养护方法；
9 交通堵塞、不利气候条件等主要应急保障措施；
10 特殊部位和特殊气候条件下的施工措施。
4 材料
4.1 混凝土原材料
4.1.1 水泥选用应符合下列规定：
1 宜采用中热硅酸盐水泥、低热硅酸盐水泥、低热矿渣硅酸盐水泥；当采用硅酸盐水泥、普通硅酸盐水泥时，应掺用粉煤灰等活性掺合材料；有抗渗、抗冻融要求时，宜选用硅酸盐水泥或普通硅酸盐水泥。
2 优先选用低热水泥品种，在配置混凝土配合比时宜减少水泥用量，一般控制在250kg/m3~300kg/m3。
3 水泥在搅拌站的入机温度不宜大于60℃，水泥3d水化热不宜大于240kJ/kg，7d水化热不宜大于270kJ/kg。
条文说明：超长混凝土结构早期混凝土开裂主要是由于混凝土的温度应力与收缩，控制水泥用量及水泥水化热，目的是降低混凝土的水化温升及减小收缩。
4.1.2 粗骨料的选择，除应符合现行行业标准《普通混凝土用砂、石质量及检验方法标准》JGJ 52的有关规定外，宜选用粒径5mm~31.5mm，并应连续级配，含泥量不应大于1%。
4.1.3 细骨料的选择，除应符合现行行业标准《普通混凝土用砂、石质量及检验方法标准》JGJ 52的有关规定外，宜选用中砂，其细度模数宜大于2.3，含泥量不应大于3%。
4.1.4 矿物掺合料的选用，粉煤灰质量除应符合现行国家标准《用于水泥和混凝土中的粉煤灰》GB 1596的规定外，应采用II级以上等级粉煤灰，不得使用高钙灰；粒化高炉矿渣粉除应符合现行国家标准《用于水泥和混凝土中的粒化高炉矿渣粉》GB/T 18046的规定外，应采用S95级以上等级矿粉。其它品种的矿物掺合料质量应符合国家现行有关标准的规定。
4.1.5 减水剂宜选用聚羧酸类外加剂，不宜掺加早强型减水。
4.1.6 水泥进场时应对水泥品种、强度等级、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性、凝结时间、水化热等性能指标及其他必要的性能指标进行复检。
4.1.7 本规程未涉及的相关材料技术要求，按现行相关标准执行。
4.2 混凝土
4.2.1 混凝土设计指标应符合设计及施工要求。
条文说明：超长无缝混凝土结构混凝土配合比的设计除应符合工程设计所规定的强度等级、耐久性、抗渗性、体积稳定性等要求外，尚应符合大体积混凝土施工工艺特性的要求，并应符合合理使用材料、减少水泥用量、降低混凝土绝热温升值的要求。
4.2.2 混凝土性能指标应根据相关标准规范要求、工程结构部位、环境条件、施工方法、气候条件等确定。
条文说明：混凝土的性能指标在满足设计要求的同时，施工单位应根据预拌混凝土运输距离、运输设备、供应能力、材料批次、环境温度等因素提出预拌混凝土的有关参数。
4.2.3 混凝土拌合用水量不宜大于175kg/m3。
条文说明：日本混凝土协会规定，民用建筑混凝土用水量必须低于175kg/m3；结构工程混凝土用水量必须低于185kg/m3。
4.2.4 混凝土耐久性指标应符合现行国家标准《混凝土结构耐久性设计规范》GB/T 50476的有关规定。
4.2.5 混凝土早期抗裂性能等级应符合表4.2.5的规定。
表 4.2.5 混凝土早期抗裂性能等级
条文说明：采用刀口法试验，L-V级属早期抗裂的最高级，抗裂好的混凝土一般小于c＜100mm2/m2。
4.2.6 混凝土干燥收缩性能宜符合表4.2.6的规定。

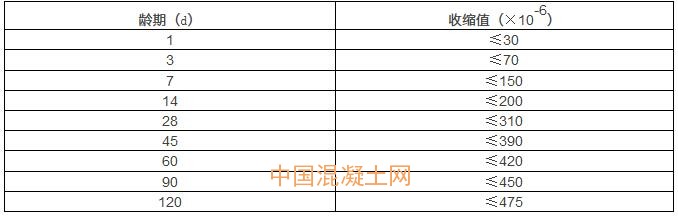

表4.2.6 混凝土干燥收缩性能
条文说明：试验方法为《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082，接触法，干燥收缩养护条件：相对湿度（60±5）%，温度：（20±2）℃。我国相关混凝土标准中没有关于干燥收缩的指标，国外标准与我国的试验方法不同，试验环境条件也不同，没有可比性。澳大利亚标准规定，56天收缩值小于650×10-6为低收缩混凝土。
4.2.7 当膨胀加强带采用补偿收缩混凝土时，配合比设计除应符合现行国家标准《混凝土外加剂应用技术规范》GB 50119和《补偿收缩混凝土应用技术规程》JGJ/T 178的有关规定外，尚应符合限制膨胀率设计要求，当设计未要求时，其限制膨胀率设计取值应符合表4.2.7的规定。

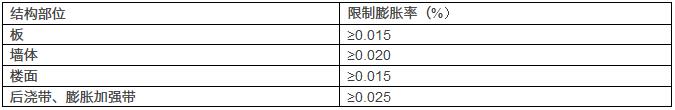

表4.2.7 限制膨胀率设计取值
4.2.8 混凝土配合比配制强度等级不得超出设计强度的30%。
4.2.9 在确定混凝土配合比时，应根据混凝土的绝热温升、温控施工方案等，提出混凝土制备时粗细骨料和拌合用水及入模温度控制的技术措施。
4.2.10 施工单位与混凝土供应商应签订混凝土采购合同，合同中必须有符合本规程的技术标准，报工程监理或业主备查。
4.2.11 本规程未涉及的混凝土相关技术要求，按现行相关标准执行。
4.3 钢材
4.3.1 结构用钢筋应符合现行国家标准《混凝土结构设计规范》GB 50010中材料强度的规定，对有抗震设防要求的结构或构件，尚应符合现行国家标准《建筑抗震设计规范》GB 50011中结构材料的规定。
4.3.2 结构用钢板应符合现行国家标准《建筑结构用钢板》GB/T 19879对材料的规定。
