1 粉煤灰代替黏土生产的可行性
我厂日产700t湿法回转窑，硅铝质原料原用本地黄褐色黏土，因黏土中硅、铁含量偏低，采用硅砂、铁粉作校正原料。生产中该黏土塑性大，在其挖取、输送、生产过程中，粘、堵现象频繁发生，甚至发生过堵磨现象，给生产造成了很大影响；另黏土中还含有一定数量的石英，对生料的易磨性和易烧性影响极为不利；且碱含量较高，产出的熟料中碱含量也较高。
距我公司仅约10km的电厂，年排粉煤灰10万t，经跟踪分析，该粉煤灰化学成分与我厂所使用的黏土化学成分十分相近（见表1），且非常稳定，因此进行了用该粉煤灰代黏土的生产探索。
表1 粉煤灰与黏土化学成分
从表1可知，二者的铝、铁质含量很接近，因此配料上没有多大变化；SO3比黏土稍高，影响很小;MgO含量相当，不影响安全性；R2O比黏土低，可降低熟料中碱含量，减小对生产设备的腐蚀。粉煤灰中，石英含量大幅度减少，所以生料易磨性和易烧性变好，有利于提高生料磨和回转窑台时产量；而且，粉煤灰粒度细小（小于10％），塑性小，质量均匀，在同样流动性时，可降低料浆水分，粉煤灰中还含有一定量末燃烧的碳粒，因此利于降低熟料煤耗。
2 生产实践
首先经试验我们测定了该粉煤灰中的碳粒在400℃时开始燃烧，600℃时开始大量燃烧。因链条带物料的温度为400℃左右，生料中粉煤灰掺量仅为10％左右，因此不会对窑尾链条构成威胁，但要注意的是窑尾温度控制要适宜且稳定，以保证出链物料温度不至过高。其次，对回转窑预热链条进行工艺技术改造，改变花环链角度，解决了窑尾倒浆问题。此外，试用粉煤灰配料生产期间，注意跟踪观察各工艺参数的变化情况，并采取相应措施及时控制，以稳定回转窑操作。
试生产时，我们采取的是逐步增加粉煤灰代替黏土（替代比例分别为25％，50％，100%）的配料方案，每一方案有一周的过渡期。经1个月的试生产就实现了用粉煤灰全部代替黏土生产硅酸盐水泥熟料，且出窑熟料物理性能优于黏土配料的，见表2。

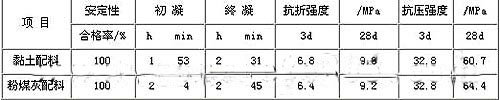

表2 出窑熟料物理性能
3 效益评价分析
采用粉煤灰代黏土生产后，生料磨台时产量由原来的平均50.35t/h提高到现在的60t/h以上,按年生料磨运转6000h计、增产46000t以上,出磨料浆水分由平均38.2％降至34.9％;回转窑熟料标准煤耗由218.75kg/t降至179.18kg/t，以我公司年产18万t熟料计可节约标煤7123t，仅此一项每年就可节约100万元左右；回转窑熟料台时产量由原平均23.04t/h提高到现在的30.4t/h，按年生产7000h计，年可增产熟料50000t以上。
此外，公司年利用粉煤灰约3万t，既减少粉煤灰堆放用地，又减少了黏土毁地量，社会效益明显。
