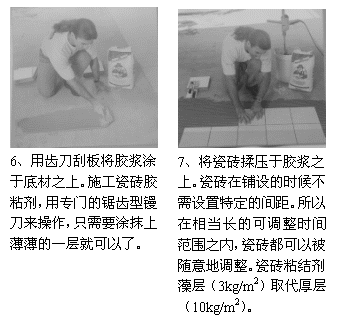

|
|
1 、干净桶倒入水 |
2 、倒入砂浆
|
3 、电动搅拌3~5min |
4 、后静置 2 ～ 3 分钟 |
|
5 、二次搅拌 |
|
|
晾置时间 Open time
滑 移 Slip
润湿能力 Wetting capability
横向变形 Transverse deformation
熟化时间 Maturing time
基本性能 Fundamental characteristics
可选性能 Optional characteristics
附加性能 Additional characteristics
特殊性能 Special characteristics
水泥基胶粘剂 Cementitious adhesive |
瓷砖勾缝剂（缝宽 10 ～ 20mm ）
1 、配比：本材料 25kg/ 袋，按照水灰比 1:4 调配，该材料只允许加水，不能加任何水泥、沙石或添加剂等。
2 、调配方法：取一只干净的桶，先加入定量的水，边倒干粉边搅拌，用低转速（每分钟 1000 转以下）电动搅拌棒搅拌约 3 ～ 5min 后静置 2 ～ 3min ，再经二次搅拌后使用。
3 、施工方法：温度较高或气候干燥时，必须先润湿墙面，再涂底层砂浆。使用时用专用工具直接涂于墙面或涂过界面剂的板材上即可。
4 、使用时间：每次调配以 45min 为最佳时效，最长使用时间为 2h 。
5 、注意：（ 1 ）每次使用后，初凝固化的剩料不可再加水调稀，或与新料共同调配。
（ 2 ）环境湿度高于 35 ℃时，施工应设有遮阳设备，以避免材料直接在阳光下暴晒失水。环境温度低于 4 ℃，不得施工。
铺贴陶瓷地砖的施工要点：
1 、混凝土地面应将基层凿毛，凿毛深度 5 ～ 10 ㎜，凿毛痕的间距为 30 ㎜左右。之后，清净浮灰，砂浆、油渍，产散水刷少将地面。
2 、铺贴前应弹好线，在地面弹出与门道口成直角的基准线，弹线应从门口开始，以保证进口处为整砖，非整砖置于阴角或家具下面，弹线应弹出纵横定位控制线。
3 、铺贴陶瓷地面砖前，应先将陶瓷地面砖浸泡阴干。
4 、铺贴时，水泥砂浆应饱满地抹在陶瓷地面砖背面，铺贴后用橡皮棰敲敲实。同时，用水平尺检查校正，擦净表面水泥砂浆。
5 、铺贴完 2 ～ 3h 后，用白水泥擦缝，用水泥、砂子 =1 ： 1 （体积比）的水泥砂浆，缝要填充密实，平整光滑。再用棉丝将表面擦净。
6 、注意事项。
（ 1 ）基层必须处理合格，不得有浮土、浮灰。
（ 2 ）陶瓷地面砖必须浸泡后阴干。以免影响其凝结硬化，发生空鼓、起壳问题。
（ 3 ）铺贴完成后， 2 ～ 3h 内不得上人。陶瓷锦砖应养护 4 ～ 5d 才可上人。
干粉砂浆的分类

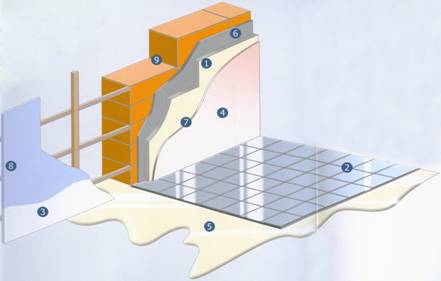

一、常见的 9 类干粉砂浆
1 、外墙外保温系统：
粘结砂浆：保证砂浆将墙体与 EPS 板牢固的粘接。提高粘结强度。
抹面砂浆：保证保温系统的机械强度，抗开裂性和耐久性，抗冲击性。
2 、磁砖粘结剂及填缝剂：
磁砖粘结剂：为砂浆提供高强度的粘合，给砂浆以足够的柔性来应变基底和瓷砖不同的热膨胀系数。填缝剂：让砂浆具有的抗渗性，防止水的侵入。同时与瓷砖边缘有很好的粘合性及低的收缩率，柔韧性。
3 、瓷砖翻新及木板抹面腻子：
提高腻子在特殊基材上 ( 如瓷砖面，马赛克，合板等光滑表面 ) 附着力和粘结强度，保证腻子有很好的柔韧性来应变基材的膨胀系数。
4 、内外墙腻子：
提高腻子的粘结强度，保证腻子具有一定柔韧性来缓冲不同的基层产生不同的伸缩应力的作用。
保证腻子有良好的耐老化性及抗渗性，防潮性。
5 、自流平地坪砂浆：
保证砂浆弹性模量的匹配性与抗弯折力和抗裂性。
提高砂浆的耐磨性和粘结强度及内聚力。
6 、界面砂浆
提高基材的表面强度，保证砂浆的粘结力。
7 、水泥基防水砂浆
保证砂浆涂层的防水性能，同时与基面有很好的粘结力，提高砂浆的抗压及抗折强度。
8 、修补砂浆 保证砂浆与基材的膨胀系数相匹配，减少砂浆的弹性模量。
确保砂浆有足够的憎水性，透气性和粘结力。
9 、砌筑抹灰砂浆
提高保水性。
减少对多孔底材的失水。
改善施工操作简易度，提高工作效率。
二、干粉砂浆专用外加剂的作用
1 、提高砂浆的弯曲强度与抗折强度
可再分散乳胶粉形成的聚合物胶膜有很好的柔韧性。在水泥砂浆颗粒的间隙及表面成膜，构成柔韧性连接。重而使脆硬的水泥砂浆变得有弹性。添加了可再分散乳胶粉的砂浆要比普通砂浆在拉伸抗折上要高好几倍。
2 、提高砂浆的粘接强度及内聚力
作为有机粘结剂的可再分散乳胶粉成膜后，可在不同的基材上形成高抗拉强度和粘接强度。在砂浆与有机材料（ EPS ，挤塑性泡沫板）及光滑表面基材的粘结力上发挥了很重要的作用。成膜的聚合物胶粉作为增强材料分布于整个砂浆体系中，增加砂浆的内聚力。
3 、提高砂浆的抗冲击性，耐久性，耐磨性
胶粉颗粒填充了砂浆的孔腔，砂浆的密实度增加，提高了耐磨性。在外力的作用下会产生松驰而不被破坏。聚合物胶膜可以永久的存在砂浆体系中。
4 、提高砂浆的耐侯性，抗冻融性，防止砂浆开裂
可再分散乳胶粉属于热塑性树脂，有着很好的柔韧性，能够使砂浆应对外部冷热环境变化，有效的防止了砂浆因温差的变化而开裂。
5 、提高砂浆的憎水性，降低吸水率
可再分散乳胶粉在砂浆孔腔及表面成膜，聚合物胶膜遇水后不会二次分散，阻止了水份的入侵，提高了抗渗性。具有疏水效应的特殊可再分散乳胶粉，憎水效果更佳。
6 、提高砂浆施工和易性
聚合物胶粉颗粒之间的润滑效应，使砂浆组份能够单独流动，同时胶粉对空气有诱导效应，给予砂浆的可压缩性，改善砂浆的施工和易性。
喷 墙 |
刮 平 |
收 光 |
喷天花 |
搅 拌 |
收 光 |
强力腻子批荡 |
样 板 |

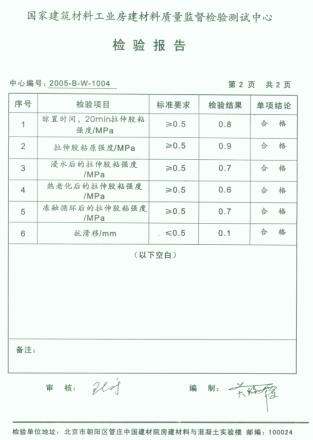

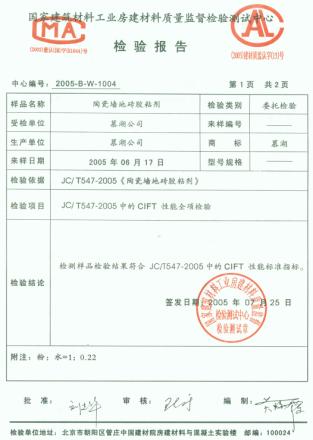

检测报告
|
