摘要：对“BL”砂浆外加剂进行试验。避免了砌筑砂浆、抹灰砂浆中大量使用石灰造成的环境污染及抹灰砂浆的空鼓、龟裂等常见质量通病。
“BL”砂浆外加剂即“堡垒”砂浆增效王，采用天然矿物质复合而成，可全部代替混合砂浆中的石灰膏，增加砂浆拌合物的和易性，减少砂浆配合比中的用水量，增加砂浆体积，使砂浆不龟裂、空鼓、起皮，其应用可减少开山煅烧石灰、淋制石灰膏等造成城市景观的破坏和空气污染，有助于保护自然生态环境、节约能源，且有良好的经济效益。
1 “BL”砂浆外加剂的性能
(1)“BL”砂浆外加剂为瓦灰色粉状材料，无毒，无味，pH值7～9，有明显的保水(6～8 h不沉淀)、缓凝、减水(节水约40%)、微膨胀(增加体积约10%)及减轻砌体质量的作用。
(2)“BL”砂浆外加剂具有良好的施工操作性，分层度小，和易性好，不易沉淀、离析，便于施工。
2 “BL”在砌筑砂浆中的应用
(1)对M7.5混合砂浆按掺“BL” 砂浆外加剂与否做比对试验，按试验配合比做15组比对试验。水泥(焦作“筑王”牌PO32.5水泥)用量280kg/m3 ；砂(沁阳产中砂)细度模数2.4，砂用量1420kg/m3 ；“BL”砂浆外加剂(产地哈尔滨)按0.15%比例掺0.42 kg；石灰膏用量60kg/m3 。砂浆稠度为80mm。经28 d标准养护后其强度见表1、表2。

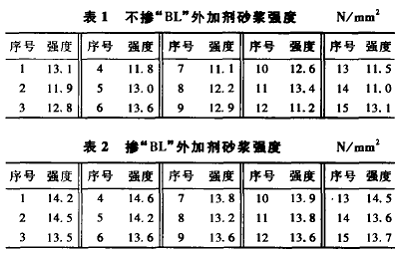

表1中15组砂浆试块均强度为12.3N/mm2 ，表2中15组砂浆试块平均强度为13.9 N/mm2(掺外加剂)，考虑到掺“BL”砂浆外加剂后砂浆中已无石灰膏，按文献1中水泥混合砂浆的定义，其砂浆应按水泥砂浆考虑，按文献2的要求，当混合砂浆改为水泥砂浆后，砌体强度应乘以不大于0.85的折减系数，折减后的强度为11.8 N/mm2 ，与砂浆试配强度 = 8.7N/mm2 相比，可以满足文献1的要求。
(2)对M5混合砂浆按掺“BL” 砂浆外加剂与否做比对试验，按试验配合比做10组比对试验。水泥(焦作“筑王”牌PO32.5水泥)用量240kg/m3 ；砂(沁阳产中砂)细度模数为2.4，砂用量l420kg/m3；“BL”砂浆外加剂(产地哈尔滨)按0.15%比例掺为0.36kg；石灰膏用量100kg/m3 。砂浆稠度为80mm。经28d标准养护后其平均强度为7.8N/mm2 (不掺“BL”砂浆外加剂)和8.1N/mm2 (掺“BL”砂浆外加剂)。加入“BL”砂浆外加剂后砂浆强度经折减后为6.9N/mm2 ，与砂浆试配强度 =5.8N／mm2 相比，可以满足文献1要求。
(3)由于“BL”砂浆王的引气作用，使砂浆体积增大，与同体积的M7.5混合砂浆相比，质量约减少60kg/m3，与同体积的M5混合砂浆相比，质量约减少100kg/m3，从而降低了砌体的质量，提高了结构的可靠度。
3 “BL”砂浆王在抹灰工程中的应用
(1)“BL”砂浆王在溶液和空气界面具有很大的表面活性，可显著降低水的表面张力，在砂浆拌合物搅拌过程中，可产生大量微小、高度分散的不破灭气泡。这些微小而稳定的气泡和水泥微粒一起填满砂子颗粒之间的空隙，在砂粒中起到浮托和支撑作用，使砂粒之间的直接接触点减少而降低了砂浆的摩擦力，从而明显改善砂浆拌合物的和易性及粘结力。
(2)由于“BL” 砂浆王的引气作用，使砂浆体积膨胀了10%左右，克服了普通水泥砂浆收缩引起的龟裂、空鼓、起皮的弊病，取代石灰，同时“BL”砂浆王在砂浆拌合过程中形成的微小、分散的气泡能够分散水泥微粒，充分发挥水泥在抹灰砂浆中的作用，有利于水泥水化反应，提高了砂浆的密实性，节约了水泥，降低了成本，提高了工程质量。
4 良好的经济效益
按照《河南省建筑工程预算定额》1：1：6抹灰砂浆定额用量水泥203 kg，石灰膏0.17m3 (80元m3 )，砂浆王掺量0.1%(18元/kg)，降低成本约l0元/m3 。1：3：9抹灰砂浆定额用量水泥129 kg，石灰膏0.32 m3 (80元/m3 )，砂浆王掺量0.1% (18元/kg)，降低成本约23元/m3 。砌筑砂浆由于体积增加10%，可降低成本约l0元/m3 ，此项技术已在焦煤集团馨园小区31#、32#、33#、35#、36#楼，焦作市新港花园等工程中得到了广泛应用，不仅避免了抹灰砂浆的空鼓、龟裂等常见质量通病，且具有良好的市场发展前景。
5 环境效益
焦作市位于太行山南麓，由于多年的崩山开采煅烧淋制石灰膏，产生大量的粉尘，造成大气污染，也破坏了自然景观，目前焦作市正在申报创建全国优秀旅游城市，如果能广泛推广使用“BL” 砂浆王，将对城市的环境改观有着不可估量的贡献。
