1 概述
白溪水库拦河坝为钢筋混凝土面板堆石坝，面板混凝土分两期施工，I期面板混凝土设计高程128.50m，最大斜长128.09m。II期面板为高程128.50m以上部分，最大斜长78.33m。在II期面板的少量板块上进行聚丙烯纤维混凝土施工工艺性试验。
2 面板混凝土配合比

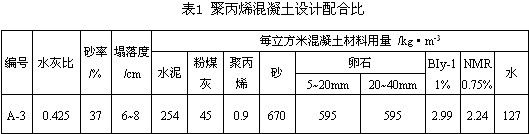

混凝土强度等级C25，抗渗等级W8，抗冻等级F100，含气量4%~5%，机口坍落度6~8cm，最大集料粒径<40mm。在面板试验块施工前，按A-3配合比（表1）进行试拌。
3 混凝土施工

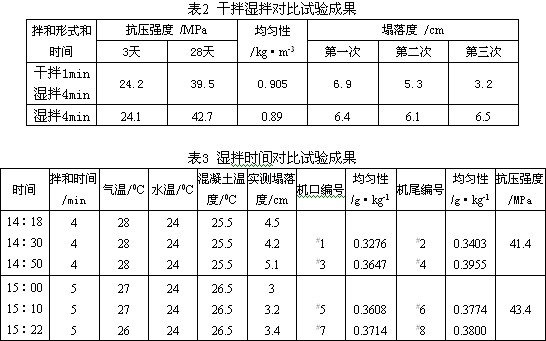

在现场做先干拌1min后，湿拌4min与湿拌4min的对比试验，试验成果见表2。
从表2看，湿拌4min能满足设计要求，为寻找最佳搅拌时间，做湿拌时间的对比试验，检测结果见表3。最终选择湿拌5min方式拌制混凝土。
该混凝土坍落度损失较快，1h后坍落度为零。实际施工中坍落度0.5h后损失1/2。在施工过程中将机口坍落度控制在4～6cm范围内，比配合比设计值低2cm。
将混凝土送至坝顶受料斗，由溜槽至浇筑仓面，人工移动溜槽端部，辅以人工平仓。入仓后停留片刻，进行振捣。仓面设Φ30和Φ50两种振捣器，数量比普通混凝土多1～2台。混凝土出模后立即进行一次压面，待混凝土初凝结束前完成二次压面。此种混凝土比普通混凝土抹面难度大，抹面泥工增加1倍（安排6～7人）。二次压面结束后立即覆盖塑料薄膜，终凝后掀掉薄膜，覆盖草帘，并不间断洒水养护。
4 #28试验块施工

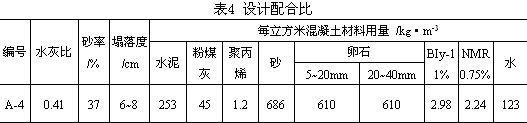

在#28试验块上进行了掺1.2kg/m3聚丙烯混凝土试验。#28试验块采用A-4配合比（表4）。A-4配合比几乎无泌水，保水性好，坍落度30min后损失近1/2；砂浆富余，易振捣；抹面难度比A-3调配合比混凝土大一些；聚丙烯纤维的均匀性控制在-13%～+7.5%范围之内。
5 混凝土检测成果

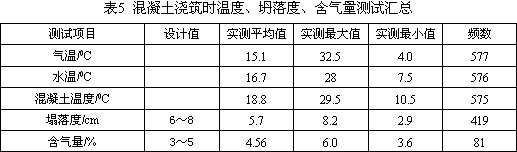

施工阶段检测项目包括坍落度、温度、含气量。II期面板检测结果见表5。

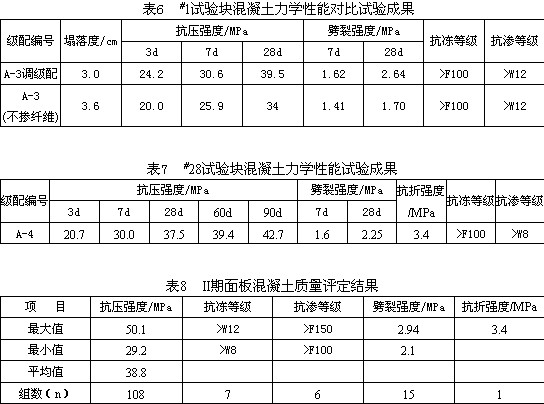

#3试验块做了纤维均匀性检测，含量约为0.88kg/m3，纤维在混凝土中分布较均匀。#1试验块用A-3调配合比做一组掺与不掺纤维的对比试验，试验结果见表6。#28试验块做了增加纤维掺量试验，纤维掺量由0.9 kg/m3增至1.2 kg/m3，其力学性能指标见表7。二期面板混凝土质量评定结果见表8。
6 结语
纤维混凝土宜在300C以下气温施工，坍落度最佳控制范围为：出机口4～6cm，仓面2～3cm，此值可保证运输、入仓、振捣、滑模及抹面的顺利进行。
每立方米掺1.2kg纤维比掺0.9kg纤维对提高混凝土抗裂有好处，但出模后抹面比较困难。
试验表明，掺入聚丙烯纤维后能减少混凝土干缩约7%，开裂指数约60%，提高极限拉伸约8%，降低弹性模量约9%，提高弯曲韧性系数35%，抗冻等级从F100提高到F200。掺入改性聚丙烯特种纤维可以明显减少混凝土收缩和开裂，改善混凝土的变形性能和提高耐久性。
