1 、适用于以耐碱玻璃纤维为主要增强材料、快硬硫铝酸盐水泥或硅酸盐水泥为胶凝材料、砂子为集料制成的玻璃纤维增强水泥（ GRC ）装饰品。
2 、类型

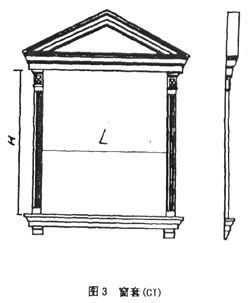

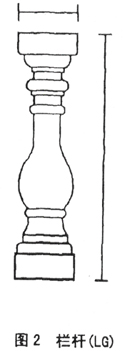

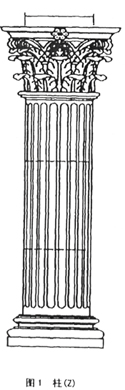

装饰制品根据用途分为：柱、栏杆、扶手、门窗套、山花、支托、线脚、块石、窗棂、透窗、斗拱、筒瓦、瓦当、假山、雕塑等。
3 、水泥
快硬硫锅酸盐水泥应符合 JC 714 的规定。
硅酸盐水泥应符合 GB/T 175 的规定，采用硅酸盐水泥时，必须掺入能吸收的 Ca(OH) 2 的消碱性材料或掺入丙烯酸乳液，并采用氧化铬含量不小于 16% 的高耐碱玻璃纤维。
4 、外加剂
可选择性地加入高效减水剂、塑化剂、缓凝剂、早强剂、防冻剂、防锈剂等外加剂；当制品中含有钢质增强材料或钢质预埋件时，不得使用氯化钙基的外加剂。
基本材料的推荐配合比
|
喷射成型 |
预混成型 |
铺网抹浆成型 | |
|
砂灰比（质量比） |
0.5~1.0 |
0.5~1.5 |
0.5~1.5 |
|
水灰比（质量比） |
0.35~0.38 |
0.35~0.40 |
0.35~0.40 |
|
玻璃纤维含量， % （按砂浆质量计） |
4.0~5.0 |
2.0~3.5 |
--- |
|
网格布层数（按 10mm 厚度制品计） |
--- |
---- |
2 |
|
高效减水剂， % （按水泥质量计） |
0.75~1 | ||
|
注：混合成型工艺用材料配比，根据所采用的混合方式确定。 | |||
5 、规格尺寸
 |
 |
 |
 |
 |
