一、匀质性指标
1、外观：粉剂灰黄色粉末，液体棕色液体。
2、净浆流动度≥160mm。
3、细度：0.315mm筛余≤12％。
4、液体密度(g/ml)：1.18±0.02。
5、消泡时间：≤30秒。
6、pH值：7～9。
二、混凝土物理学性能
|
试验项目 |
出厂技术指标 |
国家标准(一等品) | |
|
减水率(％) |
≥10 |
≥8 | |
|
泌水率(％)
|
≤90 |
≤100 | |
|
含气量(％) |
≤4.5 |
＜5.5 | |
|
凝结时间 之差(min) |
初凝 |
＋90～＋120 |
＞+90 |
|
终凝 |
—— |
—— | |
|
抗压强度
比(%) 不小于 |
1d |
—— |
—— |
|
3d |
115 |
100 | |
|
7d |
120 |
110 | |
|
28d |
120 |
110 | |
|
收缩率比(％) |
28d |
≤120 |
≤135 |
|
对钢筋锈蚀作用 |
无锈蚀 |
应说明对钢筋有无锈蚀作用 | |
1、掺量为总胶量的0.75～1.5％，减水率为10～18％。
2、该产品具有一定的引气性能，具有较好的缓凝性能，在掺入1.5％的情况下，缓凝1～3h，也可根据用户的要求随时调整凝结时间。
3、含气量略有增加，有利于提高抗渗、抗冻性能。
4、可根据对掺量的调整来满足缓凝时间要求，极限掺量不超过2.0％。超掺将影响到混凝土早期强度的增长，甚至会出现长时期不凝固的现象。
5、适用于各种硅酸盐水泥配制的各种建筑混凝土、大体积混凝土、公路混凝土、海港混凝土及水利、电力等混凝土工程。
四、应用技术要点
1、直接与水泥同时掺入搅拌机并适当延长时间。
2、液体可折算成固体掺加，可明显改善混凝土的和易性、泌水性，提高混凝土强度，改善混凝土抗折、抗渗、抗冻等多项物理力学性能。
3、本品对水泥的适应性较广，但对硬石膏或工业废料作调凝剂的水泥应做适应性试验，合格后方可使用。
4、本品应严格按要求掺加，防止漏掺或重复掺加。
5、适用于5～40℃温度条件下的混凝土施工。
五、包装与贮存
1、本品为内塑料外编织袋双层包装，每袋25kg，液体用250kg铁桶包装或协议包装。
2、应贮存于阴凉、干燥的库房内。
3、本品保质期为二年，超期经混凝土试验合格后仍可使用。
HJ 型缓凝减水剂能显著延缓水泥混凝土的凝结时间，它能降低早期水泥水化热，减少拌合用水，提高强度，节约水泥，综合改善硬化混凝土力学及物理性能，对钢筋无腐蚀作用。
适用范围：
HJ 型缓凝减水剂适用于大体积混凝土，夏季滑模施工及要求延缓混凝土凝结时间的混凝土工程和钢筋混凝土工程也适用于夏季炎热气候下现浇及予制混凝土，钢筋混凝土构件，大体积混凝土施工时不留施工缝。
使用方法：
HJ 型缓凝减水剂是一种灰黄色粉状砼外加剂。在砼中的掺量为 0. 5 ～ 1.5% ，视工程需要而定。可直接随水泥投入搅拌机中。本品应存放于干燥处，若产品受潮结块，必须经碎细后使用，有效存放期二年。
性能指标：
|
项目 |
指标 | |
|
减水率（ % ） |
≥ 8 | |
|
泌水率比（ % ） |
≤ 95 | |
|
含气量（ % ） |
≤ 3.0 | |
|
凝结时间差（ min ） |
初凝 |
+6 0 ～ +210 |
|
终凝 |
≤ +210 | |
|
抗压强度比（ % ） |
3d |
≥ 110 |
|
7d |
≥ 110 | |
|
28d |
≥ 110 | |
|
90d |
≥ 100 | |
|
收缩率比（ % ） |
90d |
≤ 110 |
Set-retarding, Water-reducing Agent
HJ Set-retarding, water-reducing agent can apparently slow down the setting of cement. It can lower the heat produced by early cement hydration, cut down on the water to be used in the mix, raise its strength, and save the amount of cement used. it improves the mechanical and physical performances of the hardening cement, with no harmful corrosive effect on steel reinforcements.
Scope of use:
HJ Set-retarding, water-reducing agent is applicable to mass concrete, slip-form construction in summer, and concrete work or reinforced concrete word ghat requires slow –setting of cement; it is also suitable for cast-in-situ or prefabrication of concrete or reinforced concrete members, when no constructin joints are desired for mass concrete in hot summer.
Application:
HJ Set-retarding, water-reducing agent is A GRAYISH YELLOW ADDITIVE. The amount to be added in concrete ranges between 0.5% and 1.5% as the project demands. It can be put into the mixer together with the cement. The agent must be kept in a dry place; in case coagulums have been formed, it should be broken into powder before put to use, Validity for use is 2 years.
Performance Indices:
|
Items |
Indices | |
|
Water reduction （ % ） |
≥ 8 | |
|
Bleeding （ % ） |
≤ 95 | |
|
Air content （ % ） |
≤ 3.0 | |
|
Set time difference （ min ） |
Initial set |
+6 0 ～ +210 |
|
Final set |
≤ +210 | |
|
Compressive strength （ % ） |
3day |
≥ 110 |
|
7day |
≥ 110 | |
|
28day |
≥ 110 | |
|
90day |
≥ 100 | |
|
Shrinkage （ % ） |
90day |
≤ 110 |
 巴西 Salto Caxias 大坝 |
 西班牙 Rialb 大坝 |
 日本宫漱大坝 |
 中国龙滩大坝 |
 哥伦比亚 Miel Ⅰ大坝 |
 南非 Wolwedans 大坝 |
 美国 Olivenhain 大坝 |
|

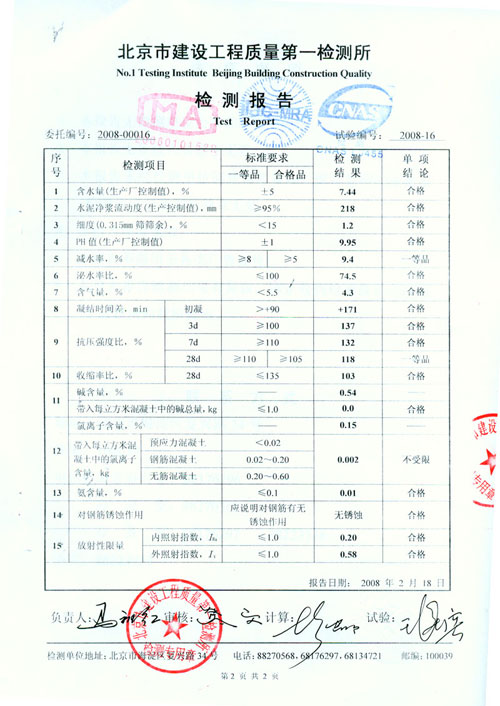

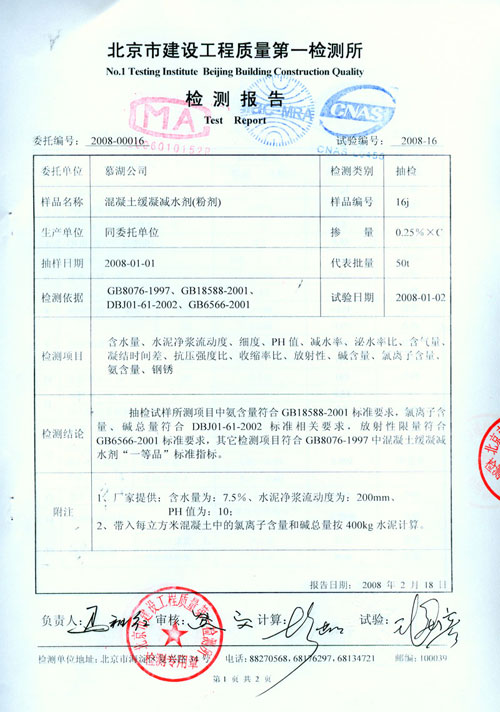

| 检测报告 | |
 |
 |
