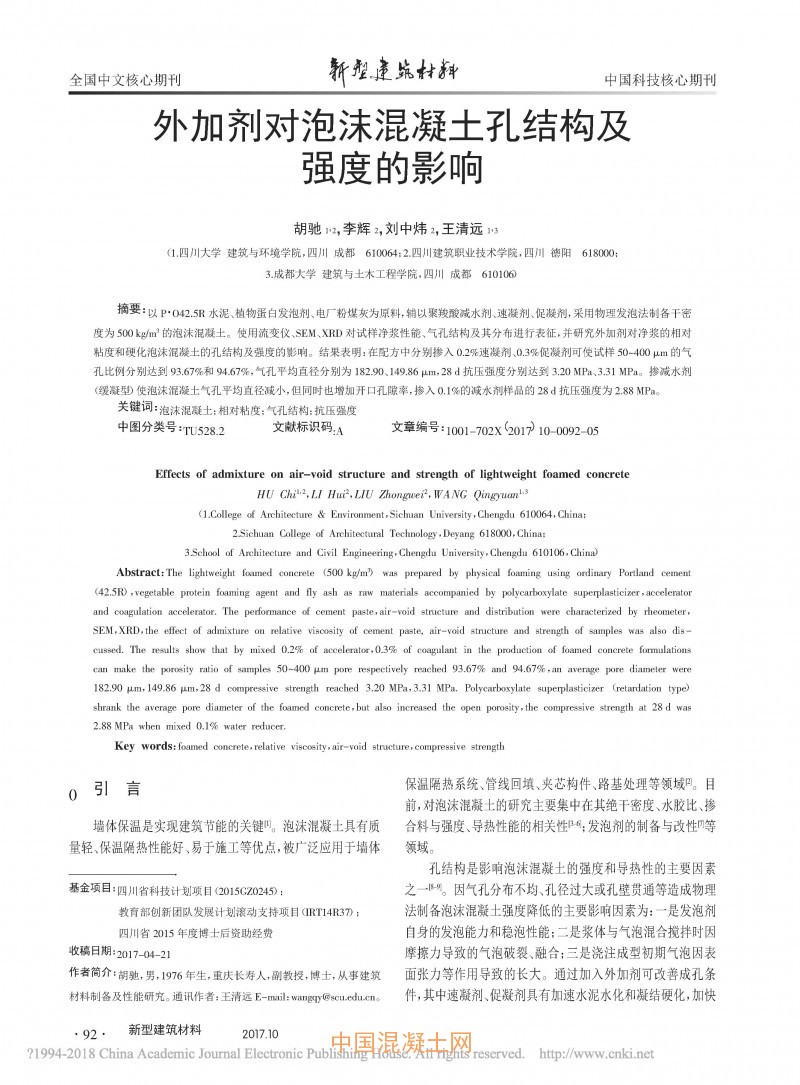

外加剂对泡沫混凝土孔结构及强度的影响

核心提示：以P·O42.5R水泥、植物蛋白发泡剂、电厂粉煤灰为原料,辅以聚羧酸减水剂、速凝剂、促凝剂,采用物理发泡法制备干密度为500 kg/m3的泡沫混凝土。使用流变仪、SEM、XRD对试样净浆性能、气孔结构及其分布进行表征,并研究外加剂对净浆的相对粘度和硬化泡沫混凝土的孔结构及强度的影响。结果表明:在配方中分别掺入0.2%速凝剂、0.3%促凝剂可使试样50~400μm的气孔比例分别达到93.67%和94.67%,气孔平均直径分别为182.90、149.86μm,28 d抗压强度分别达到3.20 MPa、3.31
