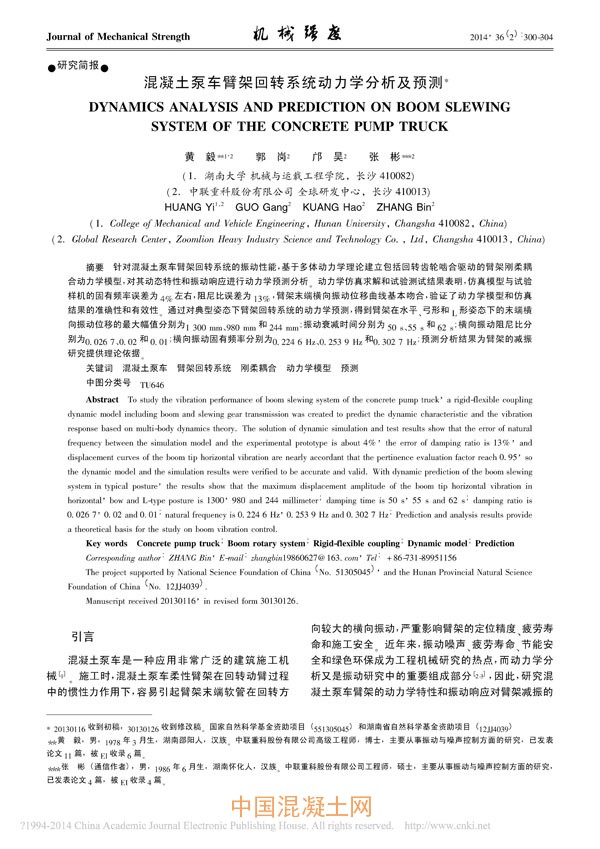

混凝土泵车臂架回转系统动力学分析及预测

核心提示：针对混凝土泵车臂架回转系统的振动性能，基于多体动力学理论建立包括回转齿轮啮合驱动的臂架刚柔耦合动力学模型，对其动态特性和振动响应进行动力学预测分析。动力学仿真求解和试验测试结果表明，仿真模型与试验样机的固有频率误差为4%左右，阻尼比误差为13%，臂架末端横向振动位移曲线基本吻合，验证了动力学模型和仿真结果的准确性和有效性。通过对典型姿态下臂架回转系统的动力学预测，得到臂架在水平、弓形和L 形姿态下的末端横向振动位移的最大幅值分别为1 300 mm、980 mm 和244 mm; 振动衰减时间分别为50 s
