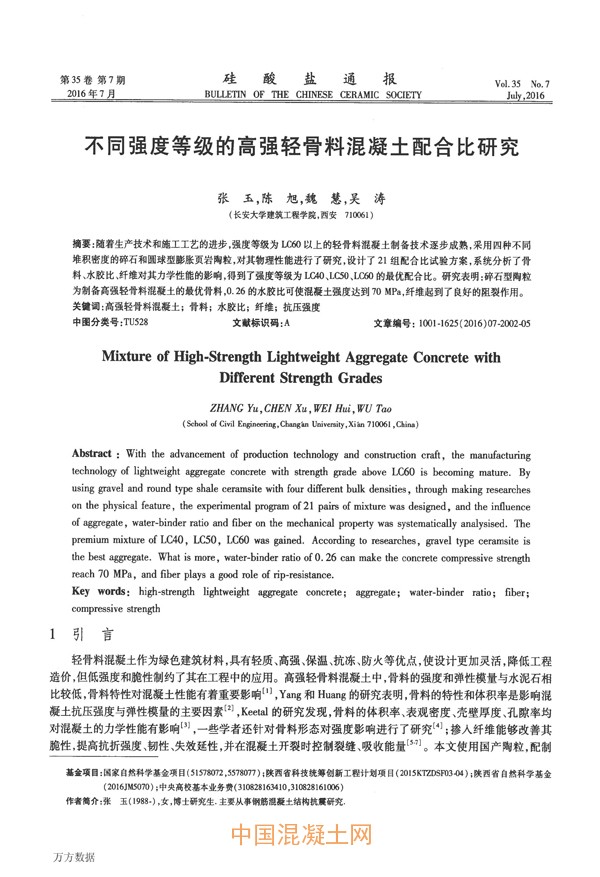

不同强度等级的高强轻骨料混凝土配合比研究

发布日期：2016-12-13 来源：中国混凝土网作者：张玉　陈旭　魏慧　吴涛

核心提示：随着生产技术和施工工艺的进步,强度等级为LC60以上的轻骨料混凝土制备技术逐步成熟,采用四种不同堆积密度的碎石和圆球型膨胀页岩陶粒,对其物理性能进行了研究,设计了21组配合比试验方案,系统分析了骨料、水胶比、纤维对其力学性能的影响,得到了强度等级为LC40、LC50、LC60的最优配合比.研究表明:碎石型陶粒为制备高强轻骨料混凝土的最优骨料,0.26的水胶比可使混凝土强度达到70 MPa,纤维起到了良好的阻裂作用.

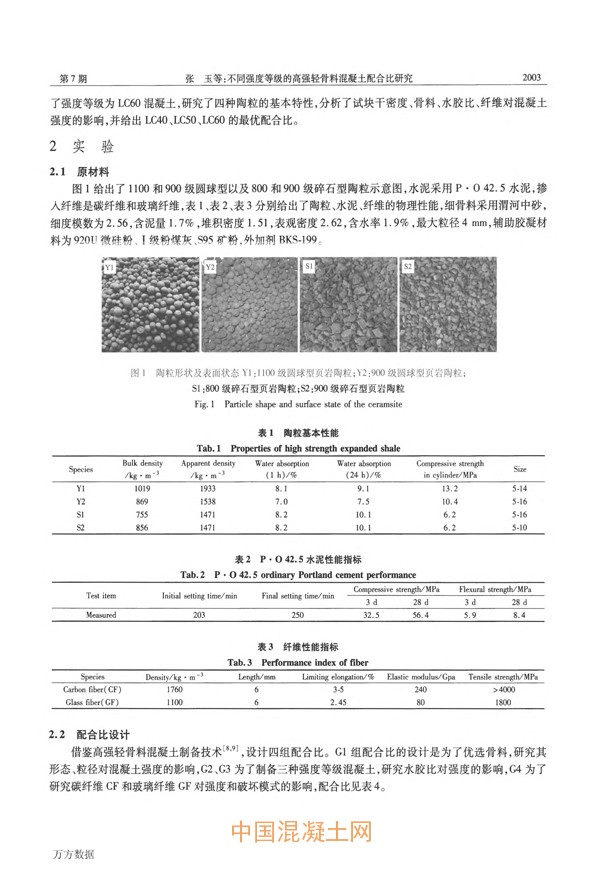

点击下载全文：不同强度等级的高强轻骨料混凝土配合比研究

下一篇：混凝土建材老板的八大法律盲区
上一篇：混凝土结构工程加固施工及方案的优选

[ 技术搜索 ] [ 加入收藏 ] [ 告诉好友 ] [ 打印本文 ] [ 违规举报 ] [ 关闭窗口 ]

同类技术

网站首页砼商汇关于我们联系我们法律声明排名推广广告服务网站地图留言建议 RSS订阅沪ICP备09002744号-2

地址：上海市杨浦区国康路100号国际设计中心12楼服务热线：021-65983162

备案号: 沪ICP备09002744号-2 技术支持：上海砼网信息科技有限公司

• 炉渣轻骨料混凝土的性能研究	• 稻草纤维在轻骨料混凝土中的增韧性能及劈裂抗拉
• 稻草纤维轻骨料混凝土力学性能影响因素研究	• 陶粒预处理对轻骨料混凝土性能的影响
• 混杂纤维对轻骨料混凝土强度和抗冻性能的影响	• 利用机制砂制备轻骨料混凝土试验研究
• 装配式建筑用LC10轻骨料混凝土配合比设计	• 粉煤灰、玄武岩纤维在不同掺量下对轻骨料混凝土
• 轻骨料混凝土配合比设计的试验研究	• 高强页岩轻骨料混凝土配合比与微观结构研究
