摘 要：随着我国电力事业的发展，粉煤灰的排放量也在逐年增加，以至造成了严重的环境污染。因此在今后一个相当长的时期内，搞好粉煤灰的综合利用，对减少工业废渣对环境的污染，化害为利、变废为宝及节约能源和自然资源等都具有深远的意义。本文着眼于粉煤灰双掺混凝土的力学性能，从不同掺量粉煤灰的性能方面探讨了粉煤灰混凝土实际应用的优越性。
关键词：粉煤灰，力学性能，综合利用
众所周知，我国有丰富的煤炭资源，是世界产煤大国，加上以燃煤火力发电为主的电力工业的发展、电厂规模的不断扩大，导致了粉煤灰排放量的急剧增长。目前我国粉煤灰的年排放量为1.8t，耗用大量的土地和冲灰用水[1]。
随着我国电力事业的发展，粉煤灰的排放量也在逐年增加，以至造成了严重的环境污染。因此在今后一个相当长的时期内，搞好粉煤灰的综合利用，对减少工业废渣对环境的污染，化害为利、变废为宝及节约能源和自然资源等都具有深远的意义[2]。
本文着眼于粉煤灰双掺混凝土的力学性能，从不同掺量粉煤灰的性能方面探讨粉煤灰混凝土实际应用的优越性。
1 试验概况
为了探讨粉煤灰双掺在混凝土配合比设计当中的应用研究，本试验采用等量取代水泥用量的0%～40%，并分别试配了C25～C40 强度等级的粉煤灰双掺混凝土，来探讨粉煤灰双掺混凝土的和易性以及凝结硬化之后的基本力学性能。混凝土配合比设计混凝土坍落度在
2 使用材料
(1) 细骨料

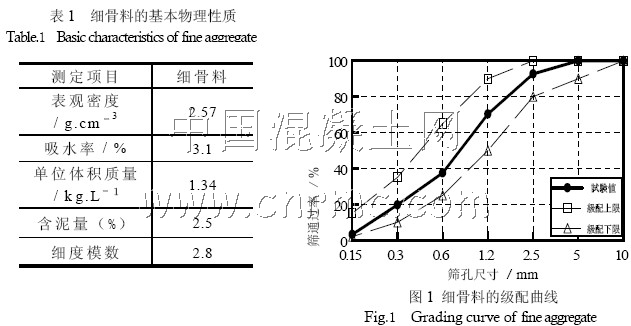

试验用细骨料采用阜新市白玉都河砂。图1 表示砂的级配曲线。表1 表示细骨料的基本物理性质。
(2) 粗骨料

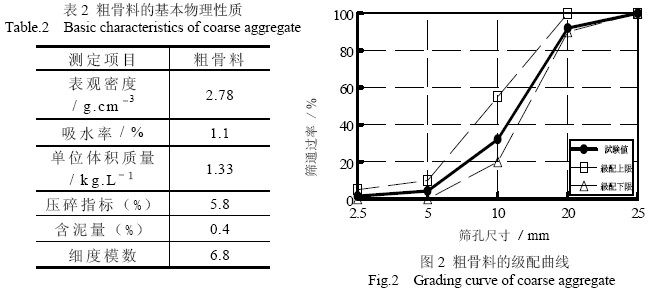

试验用粗骨料采用阜新市公官营子产碎石，粒径范围为5～31
(3) 水泥

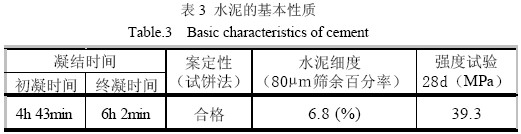

试验用水泥采用阜新鹰山水泥厂生产的鹰山牌32.5 号矿渣水泥。水泥的基本性质见表3。
(4) 粉煤灰
粉煤灰采用阜新鑫源粉煤灰建筑材料有限责任公司生产的Ⅰ级粉煤灰。粉煤灰的基本物理性质表示在表4。
(5) 减水剂

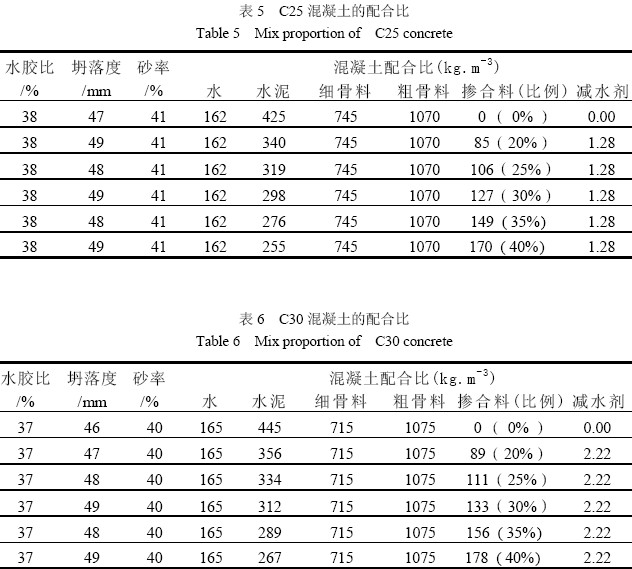

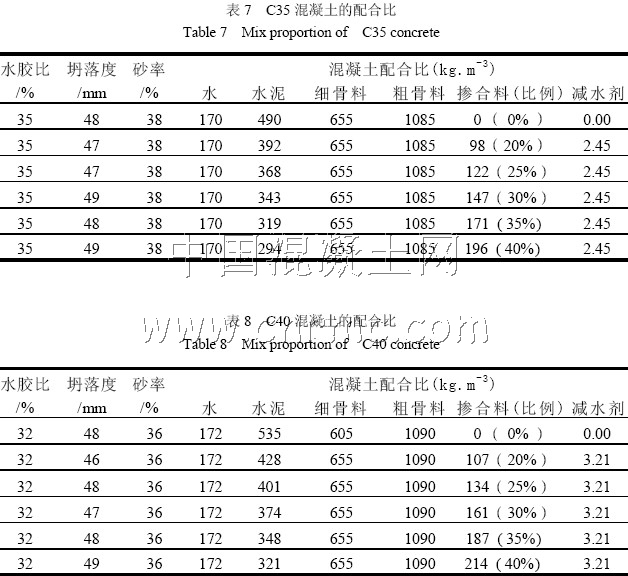

采用上海花王化学有限公司生产的高效高性能减水剂，减水率为20%。表5～8 为粉煤灰以等量法取代0 %～40 %水泥时C25～C40 混凝土的配合比。
3 试验方法
混凝土拌合物物理性能测试按GB／Ｔ50080－2002《普通混凝土拌合物性能试验方法标准》进行，混凝土力学性能测试按GB／Ｔ50081－2002《普通混凝土力学性能试验方法标准》进行[3]。
4 试验结果及分析

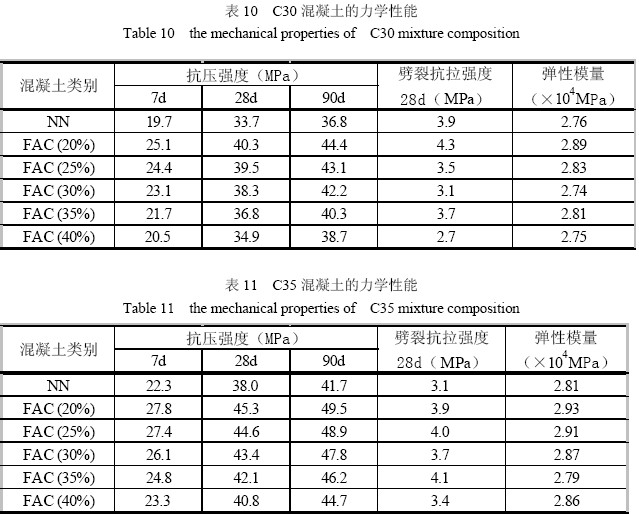

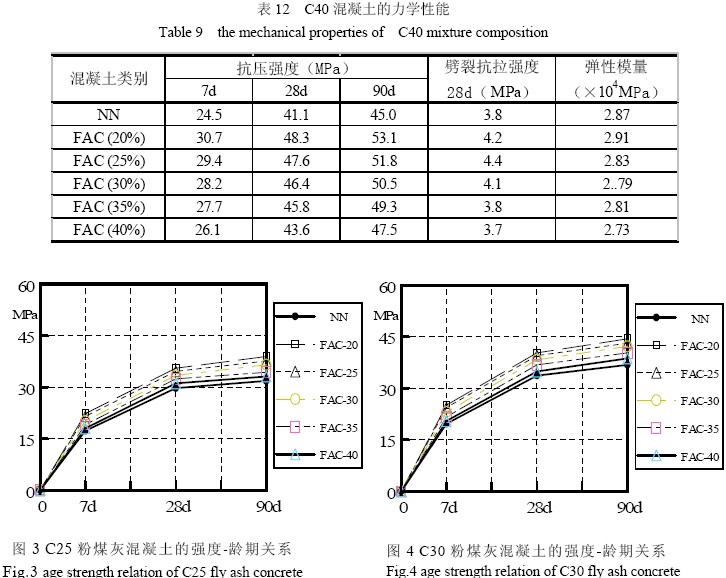

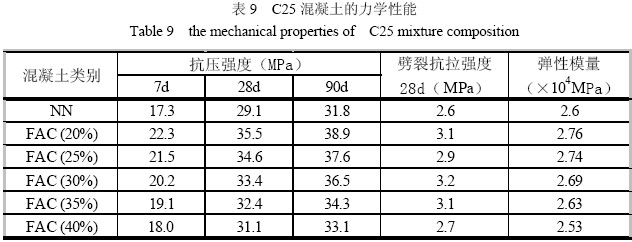

C25～C40 各强度等级粉煤灰混凝土抗压强度的力学性能结果表示在表9～表12。图3～图6 表示各强度等级粉煤灰混凝土抗压强度与龄期的关系。
从粉煤灰混凝土各龄期抗压强度的试验结果来看，掺高效减水剂能够有效弥补粉煤灰混凝土早期强度低的问题。其强度贡献率大约在10%左右。而且后期强度的增长也较稳定。随着粉煤灰产量的增大，混凝土抗压强度有所降低。
5 结论
1．在力学性能方面因粉煤灰混凝土早期强度较低，后期强度较高，因此，在粉煤灰混凝土中采用掺高性能减水剂的办法来弥补混凝土早期强度较低的问题，效果较好。
2．粉煤灰混凝土立方体抗压强度均高于不掺粉煤灰和减水剂的普通混凝土的抗压强度。
3．从大掺量粉煤灰有效利用的角度来看，粉煤灰以30%取代水泥时的力学性能效果较好。
参考文献
[1] 王福元，吴正严, 粉煤灰利用手册，中国电力出版社，2004.10
[2] 侯桂华，粉煤灰在混凝土中的应用，混凝土，2005（9）
[3] 王忠德，张彩霞等. 应用建筑材料试验手册，中国建筑工业出版社，2006.
