1 工程概述
广州某大型塔式建筑物高度455m，主体结构内部采用钢筋砼核芯筒，外部采用由斜钢管砼柱、钢环梁及钢斜撑构成的钢框架，工程总建筑面积约10万m 2。钢筋砼核芯筒平面呈椭圆，17m ×14m（核芯筒内壁尺寸）；筒顶高达437m；壁厚从1 200mm 减至400mm，采用C40 ～C70 高强砼。建筑物外钢框架结构采用24 根钢管砼柱子，每根柱子由4 6 段组成，每段长约10 m，管径在1200～2000mm 之间。结构柱内灌注C60砼，数量达19134m3。
该工程核芯筒结构与钢管砼结构柱是其他工种施工的先导，对工程建设的工期起着控制作用，砼的泵送是需要解决的难题之一。该工程选用布料机的砼泵送工艺，因而布料机的选择和布置成了重要课题。
2 布料机选择
按该工程核芯筒结构与钢管砼结构柱的施工工艺及该建筑物的特点，我们选用三一重工生产的HG32 布料杆和HG28 布料杆各一台。其中HG32布料杆采用国外优质名牌进口遥控装置，布料半径32m，臂架回转角度365 °，整机功率30kW ，总高32m。布料杆采用4 节液压卷折式，立柱采用箱形结构。配备有大风报警装置，回转限位装置，支腿误操作保护装置等其他安全保护措施。
3 布料机布置

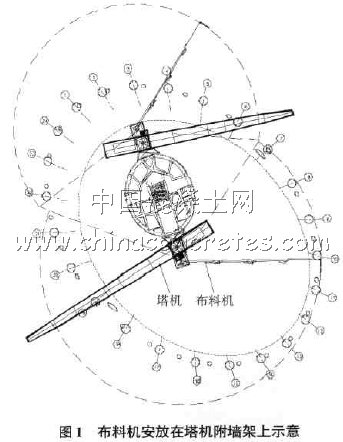

该工程布料机的布置，需要考虑结构不同的截面尺寸以及砼浇注落后于钢柱施工10m 左右的高度的情况。经分析，可以有如下3 种选择：一是布置在钢环梁的平台上；二是布置在核芯筒外壁上；三是在塔机附墙架上制作布料机平台，布料机布置在平台上，如图1。

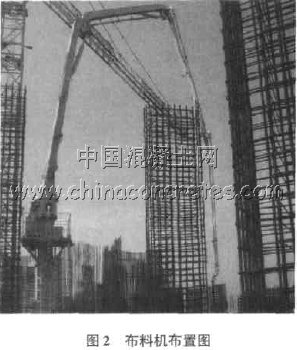

第1 种情况下布置在钢环梁上，砼泵送时会产生很大的震动，而在环梁上的平台刚度不够好，所以施工难度高，质量也难以保证；第2 种情况，由于布料机外附核芯筒，埋件多，受到核芯筒的阻挡，至少需要3 台布料机才能覆盖整个浇注范围，施工作业安排也比较复杂；第3 种情况只需要2 台布料机，而且对钢管砼可进行近似对称的浇注（此法中选用HG32 和HG28 除塔身外的工作机构，主要是回转机构和液压卷折即可，见图2），布料机工作效率比较高，施工组织容易。

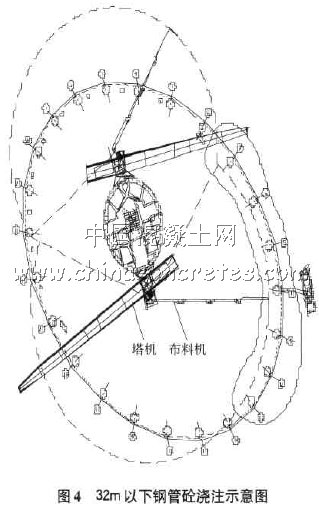

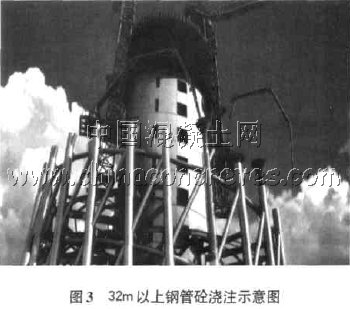

经过比较与论证，该工程最后采用第3 种布置方案。原因一是布料机重量只有塔机的1/10左右，二是我们在计算时充分考虑了砼泵送时的动荷载影响，三是设计了布料机与平台间可靠的节点连接。32.8m 以上的钢管砼柱浇注和内外筒之间的砼采用HG32 布料杆和HG28 布料杆进行，如图3 所示。32.8m 以下的结构部分，一方面由于布料机安装前，需要开始钢管砼的浇注，另外一方面由于尚有少数钢管不在HG32 的布料机回转半径内，因此在地面布置一台泵车配合浇注，如图4 所示。
布料机通过塔机移位爬升，固定于附墙架上，进行砼浇注。布料机工作时放置于塔机3 道附墙架中间一道上。考虑到浇灌钢管内砼时，落差较大，因此在钢管处设置卸料斗方便砼泵送，同时也保证了砼的浇注质量。卸料管每2m 一段，采用螺旋连接，用布置于上部的葫芦提升。为了克服斜向钢管中卸料管安放的困难，在安装卸料管前在钢管内安装导向钢筋，方便卸料管的安装和准确就位。
4 施工效果
从该工程的施工结果与布料杆的使用情况看：HG32 布料杆布料半径大，臂架刚性好，强度高，安全可靠；施工中布料机布置在塔机附墙架平台上，对钢管砼结构柱进行了近似对称的浇注，布料机运作效率比较高，施工组织容易。
