产品特点：TQ-G5悬臂梁式称重传感器采用优质合金钢，表面镀镍，安装高度低，长期稳定性好，结构紧凑，防爆性能高。
产品用途：TQ-G5悬臂梁式称重传感器适用于地上衡、建材配料等各种配料称重控制。
量程：5kN(500kg)、10kN(1t)、20kN(2t)、30kN(3t)

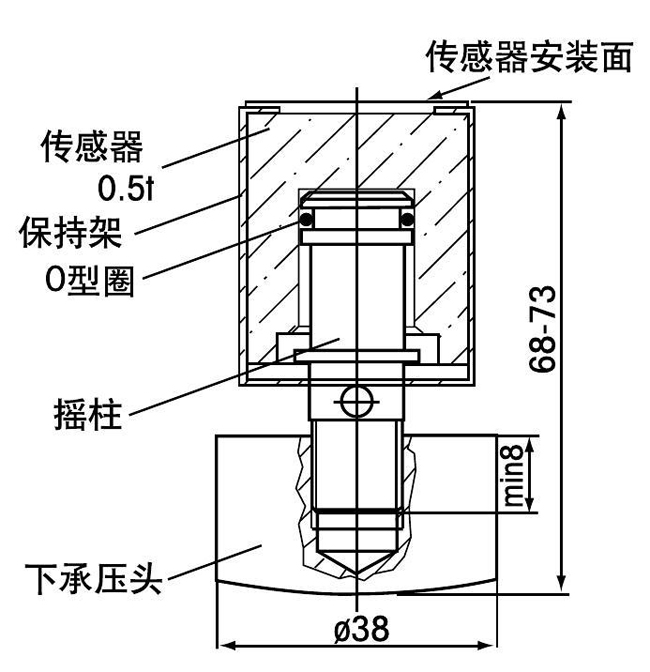

技术参数及外形尺寸：
|
序号 |
产品技术参数 |
|
|
1 |
额定载荷 |
0.5-3t |
|
2 |
综合精度 |
0.02%F.S |
|
3 |
灵敏度 |
2.0mV/V |
|
4 |
零点输出 |
±1%F.S |
|
5 |
输入阻抗 |
381±4Ω |
|
6 |
输出阻抗 |
350±1Ω |
|
7 |
绝缘阻抗 |
≥5000MΩ |
|
8 |
补偿温度范围 |
-10~40℃ |
|
9 |
适用温度范围 |
-20~65℃ |
|
10 |
安全过载 |
150％F.S |
|
11 |
极限载荷 |
300%F.S |
|
12 |
材质 |
合金钢 |
|
13 |
激励电压 |
10V(DC) |
|
14 |
密封等级 |
IP67 |
|
15 |
电缆 |
3m |
|
16 |
接线方式 |
见产品合格证 |
|
型号 |
量程（kN） |
量程(t） |
ΦA1 |
ΦA2 |
ΦA3 |
B |
C |
D |
E |
F1 |
F2 |
G |
H |
I |
J |
|
TQ-G5 |
5 |
0.5t |
16 |
22 |
12.5 |
57.8 |
30.2 |
35 |
133.4 |
25.4 |
76.2 |
15.4 |
22 |
17 |
55.3 |
|
10 |
1t |
16 |
22 |
12.5 |
58.2 |
36.6 |
36.6 |
137 |
25.4 |
76.2 |
18.4 |
23.7 |
17 |
54.6 |
|
|
20 |
2t |
16 |
22 |
12.5 |
58.2 |
36.6 |
36.6 |
137 |
25.4 |
76.2 |
18.4 |
23 |
17 |
55.3 |
|
|
30 |
3t |
16 |
22 |
14.7 |
58.2 |
36.6 |
36.6 |
137 |
25.4 |
76.2 |
18.4 |
23 |
17 |
55.3 |
